Hallo salam jumpa dan selamat datang kembali di blogkamarku ini,Seperti biasa sahabat semua pada kesempatan ini kita akan membuat sebuah project sederhana yang tentunya sangat simple dan mudah kita buat ,karena dengan penggunaan sedikit komponen dan tidak terlalu rumit dalam membuatnya karena Power lm386 audio amplifier lay out PCB sangat mudah meskipun anda baru saja mengenal dunia elektronik dan baru belajar seperti saya ini.
Power ini terbilang power yang cukup mini,namun tentunya apabila anda ingin membuat sebuah power yang sederhana ini dengan mode stereo anda tinggal membuatnya menjadi dua buah maka jadilah sebuah power amplifier ber type Stereo,namun pada gambar di posting ini sengaja kita membuat dulu yang ber type mono saja agar lebih memudahkan langkah – langkah dalam pembuatan nya.
Power dengan menggunakan sebuah Op amp yang sudah sangat familiar dan juga banyak sekali di jual di pasaran,rasanya cukup buat para sahabat yang ingin memiliki sebuah power untuk kebutuhan power kecil untuk peruntukan headphone amplifier,untuk computer atau laptop atau bahkan untuk multi media audio,namun kekurangan nya adalah tidak adanya pengatur nada pada rangkaian lm386 audio amplifier lay out PCB ini.
jadi anda bisa menambahkan beberapa rangkaian yang bisa anda tambahkan beberapa rangkaian projek yang pernah saya ulas sebelum nya di blog ini seperti rangkaian
Baca :
sedangkan untuk catu daya atau power suplay nya anda juga bisa memilih beberapa rangkaian yang pernah saya ulas diantaranya adalah
Baca :
Power ini bisa anda tambahkan untuk sebuah amplyfire untuk kebutuhan latihan gitar anda di mana rangkaian ini bisa padukan pada sebuah output dari gitar effect yang anda punya, nah kalau anda belum punya gitar effeck bisa juga anda buat sendiri dengan beberapa artikel yang ada di blog ini dengan cara searh di kolom pencarian atau anda bisa menggunakan rangkaian yang ada di sini
Baca Juga :
Oke sahabat kita langsung simak aja ya penampakan dari lm386 audio amplifier lay out PCB ini pada gambar di bawah ,dan ini adalah penampakan penuh nya berikut susunan komponen dan juga layout jalur PCB nya agar dapat memudahkan anda dalam panduan pembuatan yang sudah saya gambar dan anda tinggal memperhatikan susunan komponen nya.
Oke sekarang kita lihat pada penampakan layer mask nya ,yaitu penampakan susunan komponen apa bila anda ingin membuat sebuah layer mask komponen pada bagian atas PCB.
Sedangkan untuk bagian jalur PCB nya anda tinggal Print saja jalur yang sudah saya gambar ini dan transfer pada sebuah transfer paper atau dengan cara lain untuk membuat sebuah pcb,banyak kok cara yang bisa kita lakukan dan bisa kita search di google atau anda bisa cari di blog ini bagaimana membuat pcb dengan mudah.
Daftar komponen lm386 audio amplifier lay out PCB
Resistor :
10 Ohm / 2 Buah
1k2 / 1 Buah
Dioda : 1N4001 / 1 Buah
Elco :
10 uf – 16v / 3 Buah
220uf - 16v / 2 Buah
Capasitor : 100nf / 2 Buah
Potensio : B20K Mono / 1 Buah
IC : LM386
Sedikit sekali bukan komponen yang kita butuhkan ,dan juga irit biaya dalam pembuatan nya,mungkin hanya Beberapa puluh ribu saja tergantung ya ,harga setiap komponen di daerah berbeda beda namun tentunya tidak terlalu mengus kantong kok,oke sahabat terima kasih atas kunjungan nya dan selamat mencoba ya…..
Power ini terbilang power yang cukup mini,namun tentunya apabila anda ingin membuat sebuah power yang sederhana ini dengan mode stereo anda tinggal membuatnya menjadi dua buah maka jadilah sebuah power amplifier ber type Stereo,namun pada gambar di posting ini sengaja kita membuat dulu yang ber type mono saja agar lebih memudahkan langkah – langkah dalam pembuatan nya.
Power dengan menggunakan sebuah Op amp yang sudah sangat familiar dan juga banyak sekali di jual di pasaran,rasanya cukup buat para sahabat yang ingin memiliki sebuah power untuk kebutuhan power kecil untuk peruntukan headphone amplifier,untuk computer atau laptop atau bahkan untuk multi media audio,namun kekurangan nya adalah tidak adanya pengatur nada pada rangkaian lm386 audio amplifier lay out PCB ini.
jadi anda bisa menambahkan beberapa rangkaian yang bisa anda tambahkan beberapa rangkaian projek yang pernah saya ulas sebelum nya di blog ini seperti rangkaian
Baca :
sedangkan untuk catu daya atau power suplay nya anda juga bisa memilih beberapa rangkaian yang pernah saya ulas diantaranya adalah
Baca :
Power ini bisa anda tambahkan untuk sebuah amplyfire untuk kebutuhan latihan gitar anda di mana rangkaian ini bisa padukan pada sebuah output dari gitar effect yang anda punya, nah kalau anda belum punya gitar effeck bisa juga anda buat sendiri dengan beberapa artikel yang ada di blog ini dengan cara searh di kolom pencarian atau anda bisa menggunakan rangkaian yang ada di sini
Baca Juga :
 |
| lm386 audio amplifier lay out PCB |

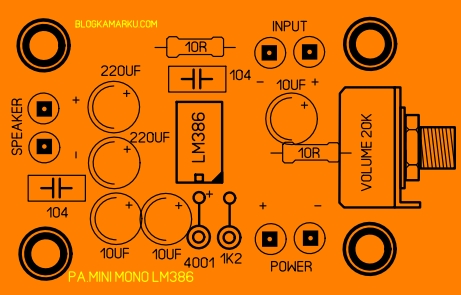

Oke sekarang kita lihat pada penampakan layer mask nya ,yaitu penampakan susunan komponen apa bila anda ingin membuat sebuah layer mask komponen pada bagian atas PCB.
 |
| lm386 audio amplifier lay out PCB |
Sedangkan untuk bagian jalur PCB nya anda tinggal Print saja jalur yang sudah saya gambar ini dan transfer pada sebuah transfer paper atau dengan cara lain untuk membuat sebuah pcb,banyak kok cara yang bisa kita lakukan dan bisa kita search di google atau anda bisa cari di blog ini bagaimana membuat pcb dengan mudah.
 |
| lm386 audio amplifier lay out PCB |
Daftar komponen lm386 audio amplifier lay out PCB
Resistor :
10 Ohm / 2 Buah
1k2 / 1 Buah
Dioda : 1N4001 / 1 Buah
Elco :
10 uf – 16v / 3 Buah
220uf - 16v / 2 Buah
Capasitor : 100nf / 2 Buah
Potensio : B20K Mono / 1 Buah
IC : LM386
Sedikit sekali bukan komponen yang kita butuhkan ,dan juga irit biaya dalam pembuatan nya,mungkin hanya Beberapa puluh ribu saja tergantung ya ,harga setiap komponen di daerah berbeda beda namun tentunya tidak terlalu mengus kantong kok,oke sahabat terima kasih atas kunjungan nya dan selamat mencoba ya…..
