Hallo sahabat semua salam jumpa dan selamat datang,seperti pada beberapa postingan yang ada di blog ini yang selalu mengulas layout dan beberapa rangkaian elektronika ,nah pada kesempatan kali ini kembali admin akan Posting mengenai PCB Layout Power TDA 2040 Mono Amplifire yang cukup mudah unntuk di buat dan saya yakin bagi seorang pemula sekalipun cukup mudah untuk pembuatan nya.
Seperti Pada beberapa Power sebelum nya yang menggunakan seri IC TDA nah kali ini sengaja saya posting menggunakan IC yang cukup jarang di pakai karena biasanya pada umum nya seri yang banyak di pakai adalah IC TDA Bertype 2003 atau 2030 atau juga 2050 dan lain nya,memang seri TDA Sudah sangat di kenal dengan kualitas nya pada penggunaan perangkat Audio dan mungkin saja anda sudah sering jumpai pada peralatan – peralatam yang anda bongkar atau service
Baca Juga :
Seperti Pada beberapa Power sebelum nya yang menggunakan seri IC TDA nah kali ini sengaja saya posting menggunakan IC yang cukup jarang di pakai karena biasanya pada umum nya seri yang banyak di pakai adalah IC TDA Bertype 2003 atau 2030 atau juga 2050 dan lain nya,memang seri TDA Sudah sangat di kenal dengan kualitas nya pada penggunaan perangkat Audio dan mungkin saja anda sudah sering jumpai pada peralatan – peralatam yang anda bongkar atau service
Baca Juga :
PCB Layout Power Amplifire TDA 2005 Stereo
Nah pada kesempatan kali ini bagi anda yang ingin mencoba dengan Versi ic yang berbeda anda bisa membuatnya dengan mudah sesuai dengan Pola layout atau mengikuti panduan gambar dan penggunaan nilai komponen sesuai dengan gambar nya berikut ini.
Untuk Bagain KOmponen masking atau pola dan panduan penepatan komponen yang biasa nya kita lihat pada bagian atas PCB anda juga bisa membuat nya dengan cara transfer photo Copy pada bagian atas PCB yang anda buat tersebut dengan Pola gambar berikut ini.
Sedangkan untuk bagian bawah atau jalur tembaga nya anda bisa menggunakan Pola gambar seperti di bawah apabila mau di transfer maka alangkah lebih baik nya kita mirror dulu supaya tidak terbalik pada bagain pcb nya,dan silahkan perhatikan pola gambar nya seperti berikut ini.
Nah sahabat semua untuk Daftar komponen dari PCB Layout Power TDA 2040 Mono Amplifire ini anda bisa menyiapkan terlebih dahulu agar kita bisa langsung pasang dan menyolder nya pada PCB yang sudah di buat.
Baca Juga :
Nah pada kesempatan kali ini bagi anda yang ingin mencoba dengan Versi ic yang berbeda anda bisa membuatnya dengan mudah sesuai dengan Pola layout atau mengikuti panduan gambar dan penggunaan nilai komponen sesuai dengan gambar nya berikut ini.
 |
| PCB Layout Power TDA 2040 Mono Amplifire |

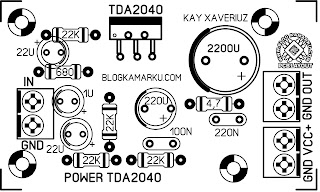

Untuk Bagain KOmponen masking atau pola dan panduan penepatan komponen yang biasa nya kita lihat pada bagian atas PCB anda juga bisa membuat nya dengan cara transfer photo Copy pada bagian atas PCB yang anda buat tersebut dengan Pola gambar berikut ini.
 |
| PCB Layout Power TDA 2040 Mono Amplifire |
Sedangkan untuk bagian bawah atau jalur tembaga nya anda bisa menggunakan Pola gambar seperti di bawah apabila mau di transfer maka alangkah lebih baik nya kita mirror dulu supaya tidak terbalik pada bagain pcb nya,dan silahkan perhatikan pola gambar nya seperti berikut ini.
 |
| PCB Layout Power TDA 2040 Mono Amplifire |
Nah sahabat semua untuk Daftar komponen dari PCB Layout Power TDA 2040 Mono Amplifire ini anda bisa menyiapkan terlebih dahulu agar kita bisa langsung pasang dan menyolder nya pada PCB yang sudah di buat.
Baca Juga :
Power Class D 2.1 TPA 3116 Digital Amplifire Cara Pemasangan dan Ulasan Lengkap nya
RESISTOR - 22K X 4 1 Buah – 4,7 & 680 X 11 Buah
CAPASITOR - 100N & 220 N 1 Buah
ELCO – 22U X 2 / 220U & 1 UF & 2200 UF X 1 Buah
Nah sahabat semua cukup sedikit bukan kebutuhan komponen yang kita butuhkan untuk membuat
PCB Layout Power TDA 2040 Mono Amplifire ini,semoga bisa bermanfaat buat anda semua dan selamat mencoba …salam sukses
Daftar Komponen :
IC - TDA 2040 1 BuahRESISTOR - 22K X 4 1 Buah – 4,7 & 680 X 11 Buah
CAPASITOR - 100N & 220 N 1 Buah
ELCO – 22U X 2 / 220U & 1 UF & 2200 UF X 1 Buah
Nah sahabat semua cukup sedikit bukan kebutuhan komponen yang kita butuhkan untuk membuat
PCB Layout Power TDA 2040 Mono Amplifire ini,semoga bisa bermanfaat buat anda semua dan selamat mencoba …salam sukses
