Hallo sahabat dan para pengunjung semua salam jumpa dan selamat datang kembali,Pada kesempatan kali ini kita akan membuat sebuah PCB Layout Noise Gate untuk Gitar DOD FX 30 yang tentunya salah satu aksesoris untuk para Guitaris sudah tidak asing lagi karena mungkin bagi anda sudah tau banget kinerja dan kegunaan dari rangkaian yang di posting kali ini,terutama untuk seorang gitaris dimana rangkaian ini berguna banget dan bertugas untuk meng cut distorsi berlebih atu juga noise yang di timbulkan dari sebuah gitar listrik sebelum kita umpankan pada rangkaian lain nya.
Baca Juga :
Baca Juga :
PCB Layout Modul Noise Filter anti desis
Rangkaian ini adalah sebuah kloningan dari rangkaian effect gitar keluaran dari DOD dengan type FX30 yang lumayan cukup lama beredar sejak kemunculan nya dan bisa di bilang legend ya dari seri DOD karena memang sudah sangat jarang kita temui,dan di gantikan dengan beberapa varian lain dari seri DOD terbaru,namun walaupun rangkaian ini bisa di bilang sudah berumur tapi kehandalan nya memang tidak di ragukan dan masih banyak orang yang fanatic dan mencari rangkaian ini,termasuk saya yang sangat sulit mencari skema atau layout nya ,bahkan dari beberapa web luar negeri pun tidak tersedia.
Sebenarnya rangkaian nya cukup sederhana karena masih menggunkan beberapa part komponen yang masih sangat banyak di temukan tidak se sulit dengan beberapa part komponen fx yang lain yang jarang di temukan di toko online sekalipun,namun dengan penggunaan komponen yang lumrah ini membuat rangkaian PCB Layout Noise Gate untuk Gitar DOD FX 30 ini banyak di cari.
Nah untuk melengkapi koleksi dari blog ini maka ridak ada salahnya untuk menyimpan layoutnya biar ga hilang dan sewaktu – waktu bisa kita buat kembali atau sekedar ingin mengetahui dan mencobanya dari noise gate untuk gitar ini,untuk penempatan nya sendiri biasanya tergantung dari setingan dari si gitaris,bisa kita pasang di awal atau masukan dari gitar langsung menuju noise gate dan baru menuju rangkaian fx lain nya atau bisa juga kita pasang sesudah booster atau pada bagian lain nya,tergantung kesukaan masing – masing.
Baca Juga :
Rangkaian ini adalah sebuah kloningan dari rangkaian effect gitar keluaran dari DOD dengan type FX30 yang lumayan cukup lama beredar sejak kemunculan nya dan bisa di bilang legend ya dari seri DOD karena memang sudah sangat jarang kita temui,dan di gantikan dengan beberapa varian lain dari seri DOD terbaru,namun walaupun rangkaian ini bisa di bilang sudah berumur tapi kehandalan nya memang tidak di ragukan dan masih banyak orang yang fanatic dan mencari rangkaian ini,termasuk saya yang sangat sulit mencari skema atau layout nya ,bahkan dari beberapa web luar negeri pun tidak tersedia.
Sebenarnya rangkaian nya cukup sederhana karena masih menggunkan beberapa part komponen yang masih sangat banyak di temukan tidak se sulit dengan beberapa part komponen fx yang lain yang jarang di temukan di toko online sekalipun,namun dengan penggunaan komponen yang lumrah ini membuat rangkaian PCB Layout Noise Gate untuk Gitar DOD FX 30 ini banyak di cari.
Nah untuk melengkapi koleksi dari blog ini maka ridak ada salahnya untuk menyimpan layoutnya biar ga hilang dan sewaktu – waktu bisa kita buat kembali atau sekedar ingin mengetahui dan mencobanya dari noise gate untuk gitar ini,untuk penempatan nya sendiri biasanya tergantung dari setingan dari si gitaris,bisa kita pasang di awal atau masukan dari gitar langsung menuju noise gate dan baru menuju rangkaian fx lain nya atau bisa juga kita pasang sesudah booster atau pada bagian lain nya,tergantung kesukaan masing – masing.
Baca Juga :
Cara Membuat Gitar Efek Distortion Pedal stombox Sound Of Screamer
Oke sahabat mungkin juga sudah tidak asing bagi anda yang pernah buka atau punya dari PCB Layout Noise Gate untuk Gitar DOD FX 30 ini ,nah mungkin bagi yang belumpernah bisa ,e,buatnya seperti pada penampakan gambar berikut ini.
Untuk Penataan Komponen anda bisa melihatnya seperti pada gambar di bawah ini
Sedangkan untuk jalur dari tembaganya anda bisa membuatnya dengan mudah secara manual atau bisa juga dengan teknik yang paling anda kuasai dengan mudah dan bisa mencoba membuatnya pada PCB Polos Seperti Pada Gambar berikut ini.
Oke sahabat mungkin juga sudah tidak asing bagi anda yang pernah buka atau punya dari PCB Layout Noise Gate untuk Gitar DOD FX 30 ini ,nah mungkin bagi yang belumpernah bisa ,e,buatnya seperti pada penampakan gambar berikut ini.
 |
| PCB Layout Noise Gate untuk Gitar DOD FX 30 |
Untuk Penataan Komponen anda bisa melihatnya seperti pada gambar di bawah ini
 |
| PCB Layout Noise Gate untuk Gitar DOD FX 30 |

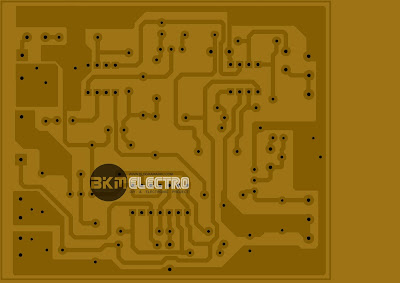

Sedangkan untuk jalur dari tembaganya anda bisa membuatnya dengan mudah secara manual atau bisa juga dengan teknik yang paling anda kuasai dengan mudah dan bisa mencoba membuatnya pada PCB Polos Seperti Pada Gambar berikut ini.
 |
| PCB Layout Noise Gate untuk Gitar DOD FX 30 |
Nah sahabat semua semoga PCB Layout Noise Gate untuk Gitar DOD FX 30 bisa menambah koleksi dari guitar efek jenis stombox yang anda punya dan selamat mencoba membuat nya salam sukses….
