PCB MPX Encoder Stereo Layout Untuk Pemancar di Jalur FM

Hallo sahabat semua selamat datang dan kali ini kita kembali membahas tentang pemancar yang bekerja di jalur fm sperti sesuai dengan tema judul Post nya yaitu membuat PCB MPX Encoder Stereo Layout Untuk Pemancar di Jalur FM Cukup mudah di buat dan sederhana serta tidak terlalu banyak membutuhkan komponen – komponen yang banyak.

Tentunya bagi para sahabat yang pernah mengalami masa ke jayaan berkomunikasi di jalu FM ini memang sangat mengasikan bukan,dan biasanya istilah dulu banyak yang bilang bisa mojok wkkk padahal sih yang paling utama pada masa masa itu adalah rasa kebersamaan dan tali silaturahmi yang sangat kuat antar para sesama briker di jalur fm,sambil panteng lagu – lagu favorit merasa sebagai sorang penyiar saja,sambil menunggu lawan ngebrik untuk naik wkkk.

Memang pada saat itu masa jaya jaya nya di pemancar fm para sahabat sesame briker di tuntut untuk bisa berkreasi sendiri membuat sebuah pesawat yang bagus secara sinyal pancaran serta modulasi yang mantep dan enak di dengar,kayak bagai sayur tanpa garam kalau sinyal kuat tapi suara audio nya ga enak di dengar salah salu solusinya anda bisa mencoba

Banyak cara di lakukan agar memperoleh suara yang enak ,diantaranya dengan menambah beberapa rangkaian elktronika yang lain nya semisal di tambah dengan tone control – equalizer – audio processor – reverb dan lain nya,namun tentunya dalam sebuah pemancar yang tidak kalah penting adalah Rangkaian PCB MPX Encoder Stereo Layout Untuk Pemancar di Jalur FM sedangkan untuk penguat nya anda bisa juga membuat rangkaian tambahan seperti atau bisa juga dengan rangkaian lain nya yang tergabung dengan oscilator

Baca Juga :

Skema Pemancar FM With VCO Oscilator

Pemancar Fm Booster Rf 28 Watt

Cara Membuat antenna Pemancar FM yang Mudah dan sederhana

Karena memang rangkaian ini bertugas sebagai pembawa signal yang stereo untuk di umpankan pada rangkaian oscillator yang membutuhkan hanya satu masukan saja dan tanpa mengurangi kualitas suara audio stereo nya pada hasil akhir nya,atau istilah nya rangkaian ini adalah sebagai rangkaiam Carieer Sinyal Audio yang di converse menjadi sinyal MPX atau multiplex

Rangkaian encoder sebenarnya sangat banyak dan tergantung dari kebutuhan ,mungkin untuk tingkat pemancar buildup semacam RVR akan berbeda dengan kebutuhan pemancar sederhana seperti pada rangkaian ini yang di peruntukan untuk sebuah ranmgkaian pemancar sederhana saja ,atau bisa juga kita bikin sebagai pemancar radio mini untuk rumahan.dan biasanya kita harus menambahkan sebuah rangkaian encoder dan kita bisa

Sebagai jantung utama nya rangkaian ini menggunakan 2 buah ic popular yaitu jenis MC & LA yang masih bisa kita peroleh saat ini dengan berburu ke toko toko elektronika atau juga bisa via online dan masih banyak kok yang jual atau kalau ada bisa saja memanfaatkan dari bekas rangkaian yang masih bagus tentunya,dan kita lakukan pengecekan terlebih dahulu.

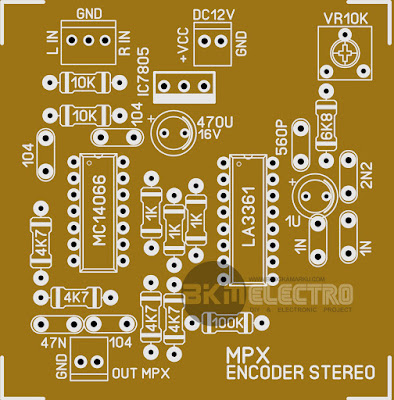

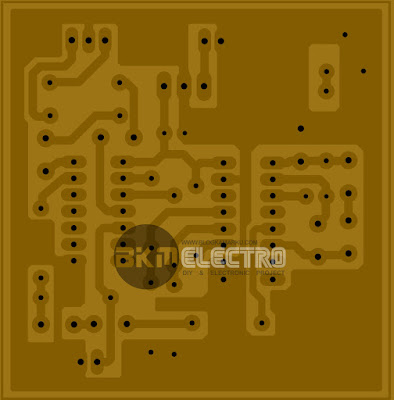

PCB MPX Encoder Stereo Layout Untuk Pemancar di Jalur FM ini bisa kita buat dengan dimensi yang cukup kecil dan tidak terlalu memakan tempat serta anda bisa membuat nya pada pcb bolong – bolong atau juga di cetak pada PCB Polos dan untuk penampakan layout nya seperti gambar di bawah ini sedangkan untuk booster pemancar nya anda bisa membuat sendiri dengan beberapa post yang pernah saya publish tapi jangan lupa juga untuk memahami dulu agar tidak salah dalam perakitan

PCB MPX Encoder Stereo Layout Untuk Pemancar di Jalur FM

Untuk Bagin Silk Screen nya anda bisa membuat nya dengan cara di transfer pada sebuah PCB Dengan cara di photocopy lalu di setrika atau pakai autan untuk memudahkan pada pemasangan setiap komponen yang akan kita pasang.
