Hallo sahabat semua,salam Jumpa kembali nah sahabat semua kali ini admin akan membagikan sebuah cara Membuat Audio Distributor 2 Way PCB Sederhana dan tentu saja bisa kita buat dengan beberapa komponen yang bisa mudah di dapatkan di toko – toko elektronika di daerah anda tanpa kesulitan,karena ic yang di gunakan juga memang sangat mudah dan umum sekali di gunakan dalam berbagai projek elektronika.
Nah mungkin bagi sahabat yang belum begitu kenal dengan istilah apa sih audio distributor dan kegunaan nya untuk apa,nah sedikit penjelasan mungkin bisa sedikit membantu,audio distributor adalah sebuah rangkaian tambahan untuk para sahabat yang ingin menambah atau membagi jalur output untuk beberapa kebutuhan lain nya,atau semisal anda ingin membagi pada beberapa power amplifier yang cukup banyak maka anda bisa menggunakanrangkaian ini sebagai pembantu.
Baca Juga :
Membuat Rangkaian Inverter Dc 12 Volt Ke AC 220V PCB
Cara Membuat Power bank dari Batu Bekas
Cara Membuat Radio Penerima FM Tuner yang sederhana
Beberapa Audio Distributor Yang lain nya dengan output yang cukup banyak,anda bisa ubek ubek di artikel lain nya di blog ini,sudah banyak kok saya posting dan anda bisa cari terlebih dahulu,namun kalau hanya untuk kebutuhan yang lebih sederhana atau hanya dua output saja maka tidak salah anda untuk membuat yang simple saja dulu seperti pada post kali ini yaitu Membuat Audio Distributor 2 Way PCB Sederhana
Oke langsung saja ya untuk membuat nya sudah saya sertakan dengan layout dan juga penempatan dalam PCB nya agar lebih memudahkan dan sudah di sertakan juga rangkaian rectifier atau juga catu daya yang sudah di stabilkan Oleh IC Regulator Yaitu 7915 dan juga 7815 sebagai perata teganggan agar di hasilkan catu daya yang bersih dan juga mengurangi dengung dan noise.
Baca Juga :
Cara membuat power amplifier btl TDA 2050
Cara membuat speed control motor dc PCB dan Perakitan nya
Untuk membuat nya anda bisa menggunakan pola jalur atau contoh bentuk PCB nya seperti pada contoh gambar berikut ini.
 |
| Membuat Audio Distributor 2 Way PCB Sederhana |

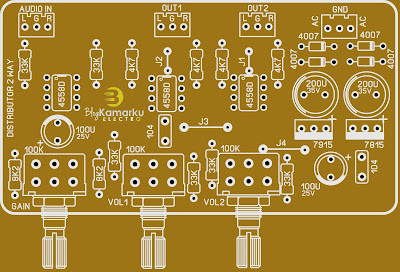

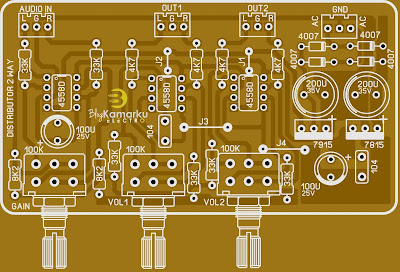

Nah untuk bagian Masking atau penataan komponen agar lebih memudahkan maka kita bisa membuat masking komponen pada bagian atas PCB nya seperti pada penataan gambar berikut ini.
 |
| Membuat Audio Distributor 2 Way PCB Sederhana |
 |
| Membuat Audio Distributor 2 Way PCB Sederhana |
Nah untuk membuat Pola jalur atau bagian bawah tembaga sebagai jalur utama penghubung setiap komponen anda bisa membuatnya seperti pada contoh pola jalur gambar berikut ini.
 |
| Membuat Audio Distributor 2 Way PCB Sederhana |
Nah sahabat bisa mencatat dulu kebutuhan – kebutuhan apa saja kira – kira yang di butuhkan dalam membuatnya dengan cara mencatat dan juga menyiapkan sesuai pada gambar yang sudah saya sertakan dalam gambar,dan semoga saja postingan kali ini yaitu Membuat Audio Distributor 2 Way PCB Sederhana ini bisa membantu dan berguna buat sahabat semua,selamat berkreasi dan salam sukses….
