pcb layout namec Power Modif adalah judul postingan kali ini,mungkin bagi para sahabat sudah tidak asing dengan Power Bernama Namec atau new american ini,karena sudah banyak sekali penggemar dan juga yang fanatik terhadap power ini,mungkin karena karakter dari power ini yang memang khas,serta dalam pembuatan nya tidak terlalu rumit di bandingkan dengan jenis - jenis power lain yang membutuhkan banyak sekali komponen dan juga pembuatan nya yang lumayan agak rumit terutama bagi kita sebagai sorang pemula.

Dalam membuat power namec ini juga bisa kita menghemat tempat karena tidak membutuhkan
ruang yang cukup luas serta ringkas dalam pemasangan nya di box amplifire,untuk power suplay power ini juga bisa kita buat sendiri dan bagi anda yang agak kesulitan dalam membuat nya terutama anda adalah seorang nuwbie atau pemula dalam bidang elktronika,anda bisa membuat nya dengan mudah kok,serta bisa cari layout nya dalam blog ini karena saya sudah posting cukup banyak mengenai Power Suplay.

Baca Juga :

Cara merakit ampli 150 watt OCL

PCB NKRI DRIVER POWER AMPLIFIRE OUT COLECTOR
Nah untuk membuat pcb layout namec Power Modif ini,yang kita bahas kali ini,anda bisa membuatnya
pada selembar PCB yang polos atau bisa menggunakan PCB Matrix dengan cara di solder point to point
bisa juga dengan metode setrika,oke bagi anda yang ingin membuat dan tidak sabaran dengan hasil suaranya bisa membuat langsung power namec ini yang sudah di lakukan beberapa perubahan atau modifikasi di beberapa komponen Silhkan Cek Penampakan layout nya dari pcb layout namec Power Modif berikut ini.

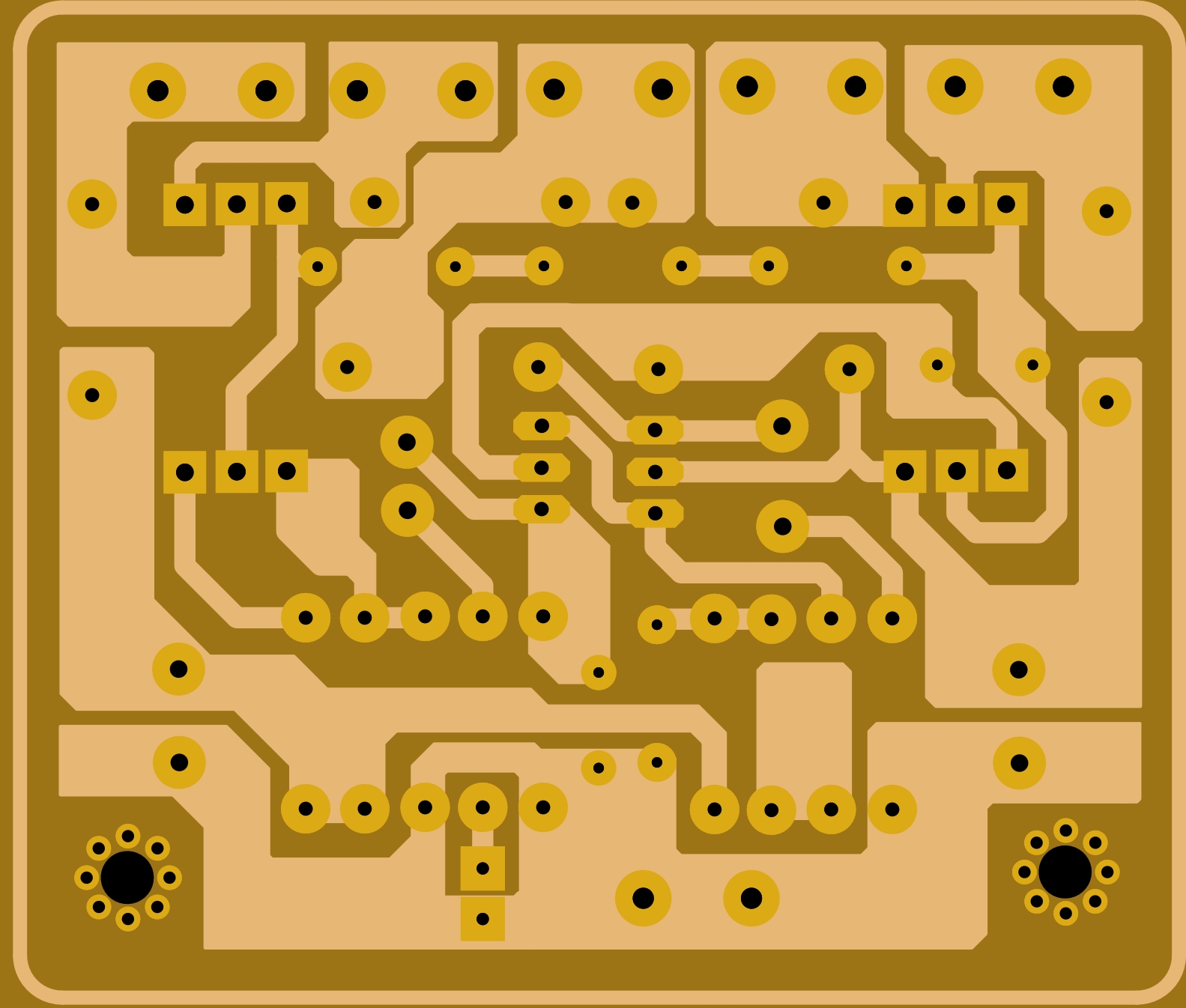

pcb layout namec Power Modif

Untuk bagian Silk screen dan bagian jalur serta komponen nya anda bisa simak dan pelajari
pada beberapa gambar berikut ini.

pcb layout namec Power Modif

Layout PCB Driver Power TBM DUAL INPUT

Untuk catu daya power ini bisa di suplay dengan tegangan 63 Volt symetris yang di regulasi dengan baik serta menggunakan komponen yang berkualitas bagus ,agar power ini bisa bekerja dengan maximal dan hasil suara yang lantang.

Daftar Komponen dari pcb layout namec Power Modif ini adalah :
Transistor
TIP31 X 2 Buah
TIP32 X 2Buah
C945 X 2 Buah
Dioda
Z12V X 1 Buah
1n4002 x 3 Buah
CAPASITOR
100PF X 1 Buah
10Nf x 1 Buah
470uf/50v x 2 Buah
100uf/50v x 1Buah
4u7 /50v x 1 Buah
Resistor
Untuk resistor silahkan gunakan yang berkualitas bagus dan dengan ukuran yang tertera pada Panduan
Komponen pada papan pcb layout namec Power Modif ini,oke sahabat selamat mencoba dan membuat nya dengan berhasil,terimakasih sudah mampir dan mengunjungi blog ini,salam sukses untuk anda semua....
