Blogkamarku – Membuat sebuah amplifier yang betul betul bersih memang bisa di katakana gampang – gampang susah ,terutama pada sebuah amplifier rakitan yang kita buat apalagi bila anda seorang pemula yang baru saja belajar merakit sebuah power amplifier maka anda akan selalu di hadapkan pada permasalah yang sering timbul saat pengetesan di mana baru saja kita selesai merakit,tapi kayaknya kalau tidak ada masalah dengung maka tidak apdol rasanya dalam praktek pembuatan power karena ini memang rata – rata semua yang ber gelut dalam bidang elektronika hamper semua mengalaminya.
 |
| MENGHILANGKAN DENGUNG DI AMPLIFIRE RAKITAN |
MENGHILANGKAN DENGUNG DI AMPLIFIRE RAKITAN Memang perlu penanganan yang serius dan juga perlu memahami beberapa hal ,agar power yang anda rakit bisa bagus dan maksimal serta bebas dari suara hum atau noise yang biasanya timbul dalam amplifier,Memang banyak yang mengatakan biasanya timbul suara dengung karena terlalu banyak pengkabelan yang tidak beraturan dan juga grounding yang kurang baik serta penggunaan komponen yang kurang bagus bisa jadi pemicu timbul dengung pada rakitan amplifier
Beberapa Tips Untuk Mengatasi timbulnya Dengung Bisa anda Coba dan praktekan pada amplifier yang anda punya,coba cek terlebih dahulu Power suplay yang anda punya apakah teregulasi dengan baik atau mungkin permasalahan nya di mulai dari sini,karena arus untuk menyuplay rangkaian mempunyai banyak rippel dan tidak rata sehingga membuat rangkaian timbul dengun.
Baca Juga :
DRIVER CTEM BOYOLALI PCB MUNGIL TENAGA BESAR
Coba cek Power amplifier tanpa di beri input sama sekali dan buka perlahan Volume input apakah timbul dengung saat di tutup dan tanpa input sinyal sama sekali,kalau bersih atau clean berarti fix permasalahan bukan dari driver Power nya ,yaitu pada bagian depan
 |
| MENGHILANGKAN DENGUNG DI AMPLIFIRE RAKITAN |

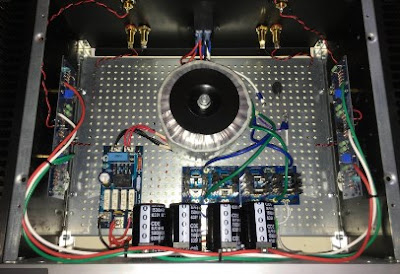

Routing Jalur Ground dengan cara membuat star Grounding atau anda bisa menggunakan power amplifier dengan layout yang memang sudah terdapat star grounding agar lebih memudahkan ,karena dengan star grounding maka akan tersimpul di satu titik sehingga akan menetralkan sinyal yang liar pada rangkaian.
 |
| MENGHILANGKAN DENGUNG DI AMPLIFIRE RAKITAN |
Biasanya pada rangkaian depan ini tidak di buat star grounding sehingga sinyal liar yang berseliweran walau memang cukup kecil akan terbawa pada sinyal input dan akan ikut di kuatkan apada jalur power amplifier inilah sebab utama nya timbul dengung dan noise pada speaker
Baiknya untuk jalur catu daya pada rangkaian langsung mengambil satu titik pada power suplay dan ground ,sedangkan untuk rangkaian lain nya seperti untuk tone control,equalizer dll hanya hubungkan kabel ground untuk catu daya dan jalur input saja
Gunakan Kabel yang cukup bagus dan tebal untuk jalur power suplay dan hindari pengawatan yang terlalu panjang dan banyak karena akan menimbulkan osilasi sinyal buatlah serapih mungkin,dan gunakan komponen yang berkualitas baik terutama pada power suplay agar bisa bekerja maksimal,atau anda bisa membeli dan bisa membuat nya juga power suplay dengan rangkaian yang bagus yang di sertai dengan rangkaian EMI FILTER pada rangkaian nya.
Baca Juga :
TONE CONTROL HIFI YIROSHI PCB LAYOUT
Layout PCB Driver Power TBM DUAL INPUT
Terakhir Perhatikan Penataan Modul rangkaian satu dengan lain nya,semisal Power Suplay,tone control dan power coba di tata dengan sebaik baik nya jangan sampai tumpang tindih dan semrawut karena akan bisa mengakibatkan dengung timbul dan masuknya sinyal Hp pada power yang menandakan bahwa rangkaian yang kita buat belum begitu Bersih dan masih gampang terinduksi dengan sinyal yang kecil sekalipun,terimaksih sudah mampir dan membaca MENGHILANGKAN DENGUNG DI AMPLIFIRE RAKITAN semoga ini sedikit bisa membatu sahabat yang masih kesulitan dan bisa di coba di praktekan,walau sebenarnya masih banyak hal hal yang bisa saja dengan metode di atas masih belum bisa teratasi,karena beda masalah beda juga terkadang cara mengatasinya….selamat mencoba dan salam sukses….
