Blogkamarku, Cara TEF Driver Power SOCL Standard Nah itulah Judul yang kali ini kita akan Bahas Mungkin Bagi anda yang masih dalam Tahap Pemula masih bingun dengan Istilah Tef ini,namun bagi yang sudah Cukup berpengalaman mungkin sudah tidak asing.
TEF atau istilahnya ( Transistor Emitter Folower ) ini sebenarnya Merubah sebuah Power Standard biasa yang pada umum nya terdiri dari 2 Tingkat Penguatan Menjadi Tiga tingkat secara simple nya yah,Jadi Biasanya seperti Pada Power Socl misalnya,Dari Fre Driver langsung di umpankan ke Transistor Final.
Sedangkan Pada Rangkaian Tef ini kita menambahkan satu tingkat penguatan lagi yang di bangun Oleh Transistor TEF,Sebelum di kuatkan Oleh Transistor Final yang biasanya tersusun beberapa set,tergantung dari driver anda dan kebutuhan nya.
Selain Penambahan Transistor TEF Pada Driver amplifier Jenis SOCL Sebenarnya bisa kita terapkan Pada driver – driver lain nya Juga,Dan sebenarnya di Pasaran Juga Sudah tersedia seperti PCB SOCL Jenis TEF,Tapi Kebanyakan yang beredar adalah Jenis Kit atau PCB nya yang standard saja.
Baca Juga :
Cara Atasi driver SOCL Suara Serak Tidak Maksimal
Cara Mengatasi Masalah Pada Driver SOCL 6 Resistor Panas
Lalu Kalu kita sudah Punya yang jenis Standard apakah bisa kita rubah menjadi Power SOCL Jenis TEF,Tentu saja Bisa ,anda tinggal Merubah beberapa Komponen saja dan Juga Menyiapkan Komponen Tambahan Berupa 2Transistor Untuk Men TEF nya dan Resistor.
Oke Sebelum nya kita simulasikan Pada Gambar Saja ya,silahkan di Perhatikan ini sebagai Contoh Gambar kit atau layout standard yang umum di Pasaran,Belum Di rubah dengan Komponen standard Bawaan Dari driver SOCL 506 Umum standard ya.
 |
| Cara TEF Driver Power SOCL Standard |
Selanjutnya Kita siapkan 2 Buah atau Pasangan Transistor yang akan Kita Jadikan Transistor TEF,Yang akan kita Pasang Pada Driver SOCL Standard ini,Beberapa Transistor yang bisa kita Pakai untuk transistor Tef Diantaranya seperti Transistor TIP 3055 & TIP 2955 Atau C 5198 & A1941.

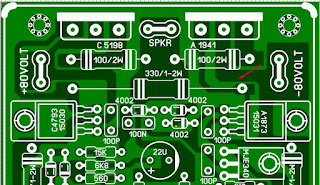

Dan ada beberap Komponen yang akan kita Cabut dan di ganti dengan yang lain nya,yaitu Resistor 68 Sampai 100 Ohm 2 atau Tiga Watt yang akan kita pakai untuk mengganti Resitor Kapur 5 watt,Seperti Pada Contoh Gambar simulasi saya menggunakan Transistor TEF yang sudah di ganti dan juga resistor yang sudah di ganti.
 |
| Cara TEF Driver Power SOCL Standard |
Baca Juga :
Membuat Driver Micro TEF PCB Amplifire
PCB Layout Modifikasi SOCL BOOM TEF dengan Bias dan DCO Seting
PCB Layout SOCL BOOM TEF Driver Power Amplifire
 |
| Cara TEF Driver Power SOCL Standard |
 |
| Cara TEF Driver Power SOCL Standard |
Untuk Pemasangan Transistor yang lain seperti TIP 3055 & TIP 2955 Bisa sahabat pasang seperti pada gambar di bawah ini,yang Masih Bingun dengan Transistor Jenis PNP dan NPN,Silahkan Cek Gambar.
 |
| Cara TEF Driver Power SOCL Standard |
Nah Pada tahap ini Kita sudah mengganti Kebutuhan untuk membuat atau Cara TEF Driver Power SOCL Standard,Namun ini yang paling Krusial nya,karena tahap selanjutnya ini yang Banyak Sekali Para Pemula Gagal atau Salah dalam Pemasangan nya,Karena Pada SOCL Standard belum di sertakan sebuah skun untuk pemasangan Pada Transistor Final ,tidak seperti Pada PCB Yang memang Khusus TEF.
Karena ini kita akan Pasang dengan Cara TEF atau Tiga tingkat,Maka Pada transistor ini kita akan Pasang secara Seri Menuju Transistor Final nya,Yaitu dari kaki emitor Menuju Basis Final transistor,Jadi kita simulasikan seperti ini.
 |
| Cara TEF Driver Power SOCL Standard |
Untuk TEF ini tidak Hanyak Untuk Driver SOCL 506 Saja tapi bisa juga yang lain nya,misalkan 502,SOCL 504 atau 503 Sama Saja Pemasangan nya tidak berbeda,tinggal Pemasangan Kabel Saja dengan routing koneksinya Jangan sampai salah ya,karena akibat nya transistor bisa mati kalau salah pasang.
Nah Pemasangan dengan Final,Bisa di sesuaikan dengan Kebutuhan ,anda bisa melihat simulasi pemasangan dan hubungan antara Jalur nya seperti Pada Gambar PCB Driver Dan Rail Final Transistor Berikut ini.
 |
| Cara TEF Driver Power SOCL Standard |
Nah Pada Gambar Berikutnya agar lebih Jelas,disini Pada Gambar menggunakan 4 Set Final transistor,jadi silahkan perhatikan secara seksama Cara TEF Driver Power SOCL Standard ini biar tidak gagal Faham ya.
 |
| Cara TEF Driver Power SOCL Standard |
Note :
Banyak Yang mengeluhkan Sesudah di TEF Suaranya Kok serak “Perhatikan Kualitas Komponen dan cek dalam standard apakah serak atau tidak
Suara Serak Bisanya karena ketika di TEF Bias menjadi Rendah,Bisa Juga Karena Transistor VAS Jelek Atau anda Bisa menambahkan Resistor Bias Pada Ujung Dioda menuju VAS Transistor
Untuk Lebih Bagus Hasil Suara atau dlam Mode TEFF ini adalah dengan Menabahkan Rangkaian Bias Servo Pada Drivernya,Mungkin saya akan Bahas di artikel selanjutnya.
Beberapa Kasus dengan tanpa apapun atau penambahan komponen lain nya,Suara serak tidak timbul karena pada mode standard nya bagus dan juga komponen yang di gunakan Kualitas bagus sehingga tidak ada masalah ketika melakukan teff Pada Driver SOCL ini.
Semoga Bisa bermanfaat Buat sahabat Pemula semua,Dan Mohon maaf apabila ada Kesalahan dan Kekurangan ,Selamat Merakit dan salam Sukses……
