Blogkamarku, Mini Equalizer PCB Layout Double IC 4558 atau dengan Menggunakan Dua Buah Ic yang Cukup Populer dan sering di gunakan di Beberapa Rangkaian Audio,Mungkin Bagi anda sudah tidak asing Dengan Sebuah Rangkaian Audio atau sebagai Aksesoris Tambahan untuk Perangkat Audio yang sudah anda Miliki.
Nah Rangkaian Equalizer ini adalah sebuah Rangkaian yang bisa Melengkapi dalam susunan Tata kelola sinyal audio agar bisa kita atur Sesuai dengan Kebutuhan dan Juga Kemauan dari Penggunanya,Seperti Mengatur Beberapa Sinyal Nada,Mungkin Hampir mirip Juga Dengan Rangkaian Audio Tone Control.
Namun Biasanya Tone Control hanya Terdapat tiga Buah Pengaturan Saja ,diantaranya adalah,Pengaturan Bass,Pengaturan Treble,Dan Pengaturan Volume,Sebenarnya mungkin rangkaian ini hamper sama Juga dengan Tune Control dan lebih Mirip Juga dengan Tone Control hanya saja ada pengaturan nada MID nya saja.
Sedangkan Biasanya Untuk Rangkaian Equalizer Terdapat Banyak sekali Chanel Pengaturan tergantung dari setiap Freqwensi yang akan Kita atur,Bisa memiliki 10 Chanel,20 Chanel dan seterusnya,Ya bilang saja ini equalizer Versi simple nya saja ya hehe…No Debat lah yang Penting Bisa Kita Manfaatkan dan Menambah Suara audio dari amplifier yang kita Punya Jadi Lebih Bagus.
Baca Juga :
Layout PCB Power TDA 2050 Mono Amplifire
PCB Layout Boostrap M2 Untuk Miniatur
Untuk anda yang Penasaran Ingin Mencoba dan Membuatnya anda bisa menyiapkan terlebih dahulu Komponen sesuai dengan Kebutuhan nya,Dan Beberapa komponen Wajib anda Siapkan Diantaranya :
Daftar Komponen
- IC – 4558 X 2Buah
- Potensio Mono
- B50K Atau B100K X 4 Buah
- Elco :
- 1 Uf x 2Buah
- 100Uf x 2 Buah
- Capasitor
- 4n7 x 4 Buah
- 56nf x 2Buah
- 100nf - 101 pf x 1 Buah
- Nilai Resistor ( Note Anda Catat Sendiri ya saya sudah siapkan dalam Layout )
Baca Juga :
PCB Layout Namec Power With DCO
Membuat Rangkaian Penambah Bass dengan Gega bass
Rangkaian ini Menggunakan tegangan Symetris yang bisa anda suplay dengan Beberapa rangkaian dan layout yang sudah saya Bahas dan sudah saya kasih beberapa layout nya di Blog ini,Jadi silahkan anda Buka Postingan terdahulu dan bisa anda Pasangkan pada Rangkaian Mini Equalizer PCB Layout Double IC 4558 ini
Tegangan anda bisa kasih 12 Volt atau juga di atas nya sesuai dengan kemampuan dan kinerja yang Sanggup di Handle Oleh IC 4558 dan Juga Pergunakan Volt yang Besar Jika anda menggunakan tegangan yang besar,harus di atas tegangan yang anda Gunakan.

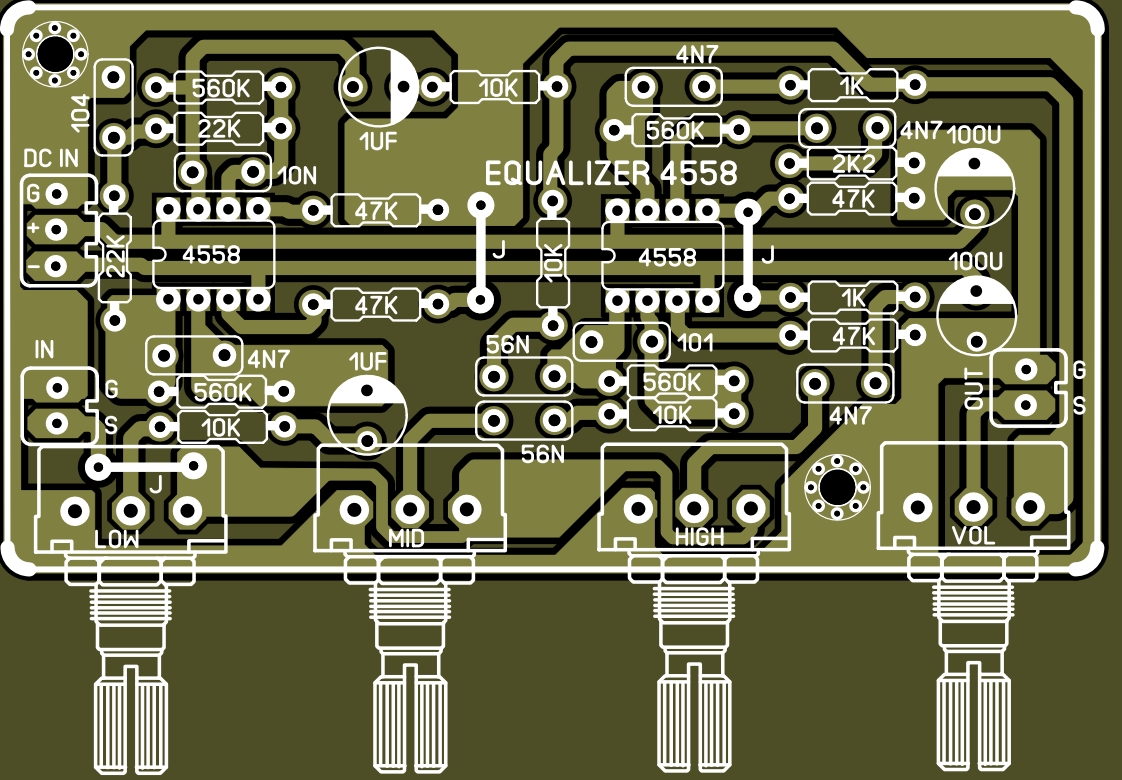

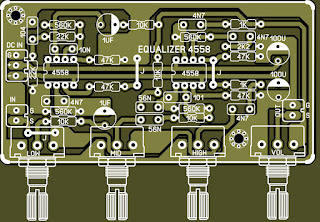

Untuk Layout dari Mini Equalizer PCB Layout IC 4558 ini untuk penampakan Secara Keseluruhan anda Bisa menggunakan Seperti Pada Contoh Gambar yang sudah saya Buat ini.
 |
| Mini Equalizer PCB Layout Double IC 4558 |

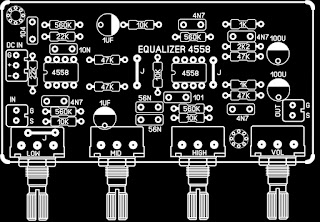

Untuk Penataan komponen atau Penempatan agar lebih Cantik dan Rapih anda Bisa menggunakan Penempatan seperti Pada Contoh Gambar Berikut.
 |
| Mini Equalizer PCB Layout Double IC 4558 |
Sedangkan Untuk Pola Jalur atau Bagian Koneksi setiap Kaki Komponen nya ,anda bisa membuatnya Pada Sebuah PCB atau Juga bisa dengan Point To Point pada Kaki setiap Komponen nya dengan Pola Gambar Seperti Pada Jalur Tembaganya Berikut ini.
 |
| Mini Equalizer PCB Layout Double IC 4558 |
Oke Sahabat dan Para Pengunjung Setia Blog sederhana ini,semoga Bisa Bermanfaat dan Jangan Lupa Membagikan nya Artikel ini Bila bermanfaat Untuk Anda,Selamat Mencoba dan salam Sukses…..
