PCB Layout SOCL 504 Versi Lebih Beda,Oke sahabat semua mungkin Bagi anda sudah tidak asing dengan Driver yang bernama SUPER OCL atau SOCL 504 Versi yang terdahulu Dari Varian seri Driver SOCL Sebelum yang Sekarang Banyak Yang Beredar Sekarang dengan Versi SOCL 506 Juga dengan tambahan lain nya yaitu dengan Tambahan Input Balance,Speaker Protector dan Juga dengan Tambahan OCP atau rangkaian anti Konslet.
Mungkin Pada Layout Varian Dari SOCL 504 ini saya sudah Posting sebelum nya di artikel terdahulu yaitu Layout SOCL 504 Standard,Sebenarnya Sama saja Sih ,Cuma Dari tampilan saja Sedikit Lebih Berbeda,dengan Layout yang lama,yaitu di PCB Layout yang saya bagikan ini di lengkapi dengan Tempat atau dudukan Fuse sebagai Pengaman Arus ,untuk menghindari kelebihan arus.
Baca Juga :
Cara Atasi driver SOCL Suara Serak Tidak MaksimalCara Mengatasi Masalah Pada Driver SOCL 6 Resistor Panas
Sehingga Rangkaian Bisa Terlindungi ,Serta dalam Satu PCB ini Sudaj di sertakan Untuk Penenpatan Transistor Final driver ,Jadi bisa langsung kita Pasang Saja Pada pendingin yang akan di gunakan,meskipun hanya mengggunakan 2 Pasang Saja,saya kira Sudah Cukup Untuk sebuah Power utuk kebutuhan dalam ruangan.
Untuk Transistor Final disini seperti Pada Layout kita Bisa menggunakan Baik dari Produk Toshiba,Sanken,MJL,Atau Lain nya sesuai dengan keinginan anda,yang penting tentunya sama sama Transistor Final driver dengan Pasangan Nya yang Pas.
Dalam Layout Kita menggunakan Transistor Dari Toshiba dengan seri atau type C5200 Dan Pasangan Nya A1943 Juga dengan Transistor VAS nya dengan Seri KSE 340,Usahakan Untuk transistor VAS Pakai yang berbentuk Lebih tebal tidak tipis dan berbentuk Hitam atau Original,karena akan mempengaruhi hasil akhir dari driver ini,Penggunaan Yang Kurang Bagus bisa mengakibatkan Suara Serak atau Kurang Maksimal.
Baca Juga :
Power Amplifire Driver 140 watt Versi 2 Mono
Untuk Transistor Free Driver Kita Bisa Pakai TIP31 dan 32 atau Bisa Juga kita ganti dengan type lain nya serta pasangan nya ,Bisa menggunakan TIP41/42 Atau Juga Type SC/SA Yang Biasa Kita Pakai pada Beberapa Jenis Driver SOCL Lain nya,Untuk Yang ingin membuat nya saya sarankan Dalam perakitan dan mencoba rangkaian driver ini sudah bekerja secara Baik.
Lakukan terlebih dahulu cek ulang dan Juga Pengukuran setiap Komponen atau Pada beberapa Jalur Krusial,Berikan Suplay Tegangan Dari yang rendah Dahulu untuk memastikan rangkaian ini sudah bekerja atau Belum,atau Anda bisa mencobanya dengan memberi tegangan setengah Gelombang agar lebih aman apabila ada Komponen yang terbalik Pemasangan atau Short.

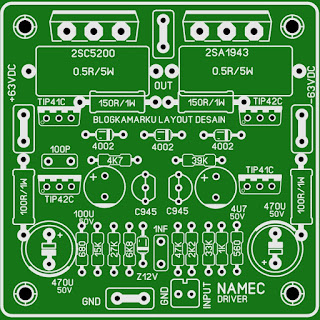

Bagi anda yang Penasaran ingin membuat PCB Layot SOCL 504 Versi Lebih Beda dari Versi Sebelum nya,anda bisa membuat nya seperti Pada Contoh Gambar penampakan nya Sebagai Berikut ini.
 |
| PCB Layot SOCL 504 Versi Lebih Beda |
Untuk Tata Letak dan Penataan Komponen agar Lebih Mudah ketika Pemasangan dan Sebagai Panduan agar tidak salah,anda bisa mencontoh seperti Pada Gambar Berikut ini.
 |
| PCB Layot SOCL 504 Versi Lebih Beda |
Untuk Pola Jalur dari PCB Layot SOCL 504 Versi Lebih Beda ini Penampakan nya seperti Pada Gambar Berikut ini.
 |
| PCB Layot SOCL 504 Versi Lebih Beda |
Oke deh Sahabat Semua semoga saja apa yang saya Bagikan kali ini,Bisa bermanfaat dan Juga Menambah Koleksi dari Beberapa Driver yang anda Punya,atau anda yang Penasaran ingin Membuat nya,Bisa langsung saja Buat ya,Jangan Lupa Berdoa dan Saya Ucapkan selamat Mencoba dan salam sukses……
