PCB LAYOUT APEX A5 DRIVER POWER AMP,Oke sahabat semua kali ini masih dengan membagikan sebuah Power amplifier Driver Buatan dari Apex audio yaitu type APEX A5 DRIVER Yang cukup Mudah untuk di buat dan Juga tidak terlalu Banyak Komponen nya jika di bandingkan dengan Beberapa Jenis Driver di Class yang lain nya.
Nah karya dari yang empunya dari Apex ini yaitu Om Mile Slavkovic merealease Driver dengan type nya A5 ini Untup Para Pecinta Power Apex,Dan Power ini Cocok untuk anda yang membutuhkan Daya Power yang Cukup Bertenaga dengan Kebutuhan Komponen dalam Pembuatan nya,standard saja Bisa kita ibaratkan sama saja dengan beberapa Power Lain nya semisal Namec atau Juga SOCL.
Baca Juga :
PCB Layout Power Amplifire Lapangan APEX AX12CMengenal Tentang Apex Audio dan Pendirinya
Untuk anda yang tertarik dengan Beberapa Varian dari Apex ini,silahkan anda Cari di beberapa artikel saya di Postingan Terdahulu sudah banyak Juga saya Post dari Power Apex ini,atau untuk lebih mudah nya anda bisa menggunakan Fasilitas Pencarian di dalam Blog ini ,lewat Kolom Search dan anda masukan APEX saja ,maka akan keluar beberapa layout Power Driver apex yang anda Cari.
Beberapa Power Dari Apex yang sudah bayak di kenal secara luas ada beberapa type seperti BA 1200,B500,B250 Danlain nya lagi yang di buat untuk menghandle Pekerjaan yang cukup Berat,sebagai Power Driver untuk kebutuhan lapangan atau Juga Sound yang berdaya sedang sebagai pelengkap Power amplifier Pendorong nya.
Baca Juga :
Membuat Tone Control Apex audio untuk amplifier
Nah Pada PCB LAYOUT APEX A5 DRIVER POWER AMP ini Jangan Lupa untuk menghubungkan Dua titik yang saya tandai sebagai Jumper dengan Warna Yang berbeda Pada PCB Layout nya terutama pada bagian atas dari Layout ini,Jadi selalu Perhatikan dengan teliti setiap layout nya agar kita berhasil dan tidak kesulitan dalam pembuatan Power ini,agar bisa bekerja sesuai dengan apa yang kita Harapkan.
IC yang di gunakan Pun Cukup Mudah di temukan dan lebih baik lagi apabila kita menggunakan Sebuah Opamp yang Original agar hasilnya Bagus,Dan biasanya Harga akan sedikit lebih mahal jika di bandingkan dengan yang umum atau KW nya,karena akan sangat mempengaruhi hasil akhir nya dari Power ini,atau anda bisa berekperimen menggunakan Opamp Persamaan dan Bandingkan Hasil suaranya apakan ada Perbedaan.

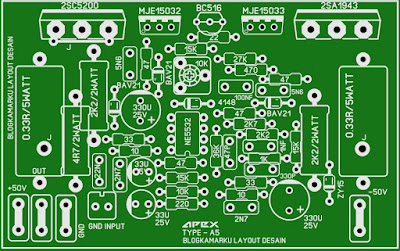

Oke langsung saja ,untuk anda yang ingin membuat PCB LAYOUT APEX A5 DRIVER POWER AMP ini anda bisa mencontoh seperti Pada Penampakan Gambar berikut ini.
 |
| PCB LAYOUT APEX A5 DRIVER POWER AMP |
Sedangkan Untuk Membantu anda dalam memposisikan Penataan Komponen nya ,anda bisa menggunakan Contoh Seperti Pada Gambar tata letak Komponen nya Berikut ini.
 |
| PCB LAYOUT APEX A5 DRIVER POWER AMP |
Untuk Bagian Jalur tembaga atau penghubung antara setiap Komponen yang akan kita Pasang ,anda bisa menggunakan Pola atau Juga panduan nya seperti Pada Gambar Pola Jalur nya seperti Berikut ini.
 |
| PCB LAYOUT APEX A5 DRIVER POWER AMP |
Mudah Mudahan Gambarnya Cukup Jelas untuk anda Perhatikan atau sebagai Panduan dalam membuat nya,dan semoga saja pada Postingan Kali ini yaitu PCB LAYOUT APEX A5 DRIVER POWER AMP Bisa berguna dan Juga Bermanfaat Buat Para sahabat Pecinta audio atau yang hobby dengan elektronika,selamat mencoba dan selalu salam sukses untuk kita semua
