PCB BAZOKA Menggunakan TDA 2005 - Hallo sahabat semua salam jumpa kembali,kali ini saya akan berbagi sebuah layout yang cukup popular pada dekade tahun 2000an kebawah yaitu Sebuah Layout PCB dengan menggunakan sebuah Ic yang sangat popular juga di kalangan para hobiest elektronik yaitu TDA 2005,dan rangkaian ini adalah rangkaian pembantu untuk anda yang mendambakan sebuah audio yang menghasilkan nada bass yang cukup kencang dan lumayan bagus di terapkan pada sebuah susunan rangkaian audio yang anda punya.
PCB Bazzoka adalah sebuah rangkaian yang cukup mudah kita buat dan tidak terlalu ribet atau menggunakan susunan komponen yang tidak terlalu banyak dan sangat mudah kita cari di toko – took yang menjual sparepart atau komponen elektronik dan juga dimensi ukuran nya yang cukup ringkas,jadi para sobat bisa menempatkan pada sebuah box yang cukup kecil bersama rangkaian lain nya yang sobat punya, bisa di tempatkan dalam sebuah box yang sama.
Penempatan rangkaian bazzoka ini anda bisa tambahkan pada sebuah rangkayan audio,dari output tone control atau bisa juga di inputkan dari keluaran power amplifier speaker yang berdaya tidak terlalu besar,namun ini perlu di perhatikan bahwa dengan mengumpankan atau kita kasih input daya yang mempunyai keluaran besar maka bisa merusak seluruh komponen nya.
Dengan sebuah output sinyal audio seperti dari active speaker atau radio compo dan pemutar plater music bisa anda coba,dan anda bisa menghubungkan output dari rangkaian bazzoka ini dengan sebuah speaker woofer biasa atau yang lebih bagus anda bisa menggunakan khusus speaker subwoofer yang berukuran sedang atau yang cukup kecil saja dan tempatkan pada sebuah box yang cukup bagus agar keluaran audio nya bisa dirasakan dengan cukup baik.
 |
| Membuat Rangkaian Bazoka dengan TDA 2005 |
Untuk pembuatan Pcb anda bisa membuat sendiri atau bisa juga kita mencari di toko elektronik yang menjual PCB karena harga pcb ini tidak mahal kok paling kisaran 2000 Rupiah saja ,kalau tidak ada anda bisa membuat secara sendiri sambil mengasah kemampuan dalam experiment dengan sebuah pcb bolong atau matrix dan bisa juga dengan teknik teknik pembuatan pcb lain nya seperti yang di bahas di artikel blog ini seperti baca :

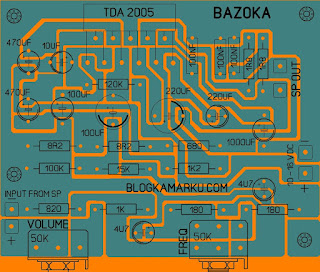

Untuk catu daya rangkaian ini anda bisa menggunakan sebuah power suplay yang anda punya yang penting bisa menghasilkan arus rata atau teregulasi dengan baik antara 10 Volt sampai 16Volt saja,karena dengan catu daya yang baik maka hasil akhirpun akan baik dan untuk menghindari dengung atau hum yang berlebih pada rangkaian Bazoka yang anda buat ini,unntuk layoutnya agar memudahkan para sobat semua saya sudah sertakan nilai komponen pada jalur pcb nya dan silahkan lihat penampakan nya berikut ini :
Anda juga bisa menggunakan beberapa rangkaian Regulator yang ada di artikel lain nya seperti :
Untuk komponen yang harus kita persiapkan membuat rangkaian bazooka ini antara lain adalah :
Komponen
Variable Resistor / Potensio Jenis stereo dan mono 50 k masing – masing 1 buah
Ic TDA 2005 Satu buah / Bisa Di persiapkan lebih untuk cadangan
Resistor :
1R8 – 2 Buah
180 – 2 Buah
1K – Satu Buah
820 - satu buah
1K2- satu buah
15K- satu buah
100K- satu buah
680- satu buah
8R2 - 2 Buah
120k - satu buah
Capasitor :
4u7 – 2Buah
220uf - 2Buah
100uf - 2Buah
10uf – Satu Buah
470 uf - 2Buah
100nf – 3Buah
Dalam proses pembuatan nya usahakan selalu teliti dan jangan terburu buru agar pembuatan rangkaian PCB BAZOKA Menggunakan TDA 2005 ini bisa berhasil,selamat mencoba dan semoga berhasil dalam membuatnya,dan jangan lupa silahkan anda share artikel ini siapa tau bisa berguna buat sahabat lain nya dan salam sukses untuk sobat semua……
