Pada kesempatan kali ini kita akan membuat sebuah Cara Membuat Mini Wireles Pemancar Fm 3 Volt DC yang saya ingat waktu dulu banyak sekali di pakai sebagai praktek sekolah atau sekedar bereksperiment pada jalur Frekwensi,dengan menggunakan teganggan yang cukup kecil atau dengan hanya menggunakan 2 buah baterai kecil saja anda sudah bisa membuat sebuah alat untuk menyadap suara lewat rangkaian ini dan kita dengar lewat penerima radio.
Namun bukan hanya itu saja ,rangkaian ini juga bisa kita terapkan sebagai Wireles Microphone yang lumayan cukup jauh agar kita bisa bercakap di depan mik tanpa terganggu oleh terbatas nya kabel dan bisa kita terapkan juga sebagai alat komunikasi dua arah sebagai alat yang di buat untuk seru – seruan dengan kawan atau dengan sahabat di sekitar anda.
Tujuan lain nya adalah mendokumentasikan beberapa layout yang mungkin saja beberapa waktu kedepan akan hilang dan sulit di temukan karena perkembangan jaman yang sudah di gantikan oleh teknologi dan penerapan digital,oleh Karen itu saya sengaja membuat beberapa layout yang sempat popular atau beberapa rangkaian analog ini agar di kemudian hari kita masih mengingat nya bahwa rangkaian rangkaian analog ini dulu sempat Berjaya.
Pada kesempatan kali ini kita akan membuat sebuah Cara Membuat Mini Wireles Pemancar Fm 3 Volt DC yang saya ingat waktu dulu banyak sekali di pakai sebagai praktek sekolah atau sekedar bereksperiment pada jalur Frekwensi,dengan menggunakan teganggan yang cukup kecil atau dengan hanya menggunakan 2 buah baterai kecil saja anda sudah bisa membuat sebuah alat untuk menyadap suara lewat rangkaian ini dan kita dengar lewat penerima radio.
Namun bukan hanya itu saja ,rangkaian ini juga bisa kita terapkan sebagai Wireles Microphone yang lumayan cukup jauh agar kita bisa bercakap di depan mik tanpa terganggu oleh terbatas nya kabel dan bisa kita terapkan juga sebagai alat komunikasi dua arah sebagai alat yang di buat untuk seru – seruan dengan kawan atau dengan sahabat di sekitar anda.
Baca Juga :
Nah yang penasaran ingin mencoba Cara Membuat Mini Wireles Pemancar Fm 3 Volt DC ini anda bisa membuat PCB nya terlebih dahula dan bisa kita buat sekecil mungkin agar mudah di terapkan atau kita sisipkan di tempat tersembunyi biar tidak terlihat oleh orang ,mana kala kita fungsikan sebagai alat sadap untuk sebuah ruangan .
Langsung saja anda bisa melihatnya dan mempelajarinya tentang projek ini pada gambar layout berikut ini.
 |
| Cara Membuat Mini Wireles Pemancar Fm 3 Volt DC |
Untuk Bagian atas PCB atau penempatan tata letak komponen ,anda bisa menggunakan pola gambar berikut ini.
 |
| Cara Membuat Mini Wireles Pemancar Fm 3 Volt DC |
Cara Membuat Display Frekwensi Untuk Tuner Fm Radio

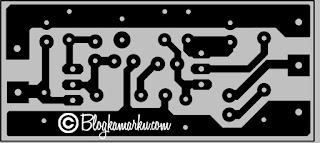

Untuk Jalur nya anda bisa berkreasi sendiri atau juga bisa menggunakan dan mencetak Pola gambar berikut ini.
Untuk Jalur nya anda bisa berkreasi sendiri atau juga bisa menggunakan dan mencetak Pola gambar berikut ini.
 |
| Cara Membuat Mini Wireles Pemancar Fm 3 Volt DC |
Untuk Junlah Lilitan 1 dan lilitan 2 sama ,yaitu di buat dari Kawat Email berdiameter 0,9 mm dengan Melilit sebanyak 2 Lilit pada lilitan Pertama dan di lanjutkan dengan Lilitan Selanjutnya yaitu 9 Lilit dengan Diameter Tengah Lilitan 8mm dan Panjang Lilitan 10mm.
Apabila di rasa sudah beres membuatnya silahkan anda cek pada Pesawat penerima fm dan cari di frekwensi berapa sambil anda berbicara di depan mic pemancar tersebut hingga di dapat frekwensi yang pas atau akurat,nah selamat berkreasi kawan semua dan semoga bermanfaat…salam sukses…
