Blogkamarku – Hallo sahabat salam jumpa danselamat datang kembali,kali ini kita akan mengulas sebuah Pembahasan masih di dunia elektronik,dan kali ini saya ter inspirasi oleh kawan saya yang menanyakan Apakah masih punya Display Frekwensi Untuk Radio Fm Tuner,Waduh saya langsung teringat pada masa beberapa tahun yang lalu,dimana pada saat itu rangkaian ini memang Paling top deh.
Karena Pada masa – masa analog ketika radio masih menggunakan Varco ( Variable Condensator ) Sangat Jarang kita temui sebuah penerima radio yang sudah menggunakan System Counter dan menampilakan display Frekwensi Nya secara langsung,mungkin ada tapi sangat jarang waktu itu,nah akhirnya saya jadi kepikiran ,ya udah saya buat artikel Cara Membuat Display Frekwensi Untuk Tuner Fm Radio ini,agar sewaktu waktu teman – teman dan sahabt yang membutuhkan nya bisa membuka dan membuat nya juga.
Sebenarnya Rangkaian ini pada masa itu cukup mahal,maklum lah masih jarang,eh sekarang terbalik ya,dimana sudah menggunakan teknologi digital barang nya sudah cukup langka juga,Biasanya Rangkain ini pada jaman nya berguna sekali untuk menangkap saluran atau station radio dengan akurat pada frekwensi nya,Berbeda dengan radio yang menggunakan Benang atau jarum penunjuk yang terkadang ngaco juga tidak akurat
Karena Pada masa – masa analog ketika radio masih menggunakan Varco ( Variable Condensator ) Sangat Jarang kita temui sebuah penerima radio yang sudah menggunakan System Counter dan menampilakan display Frekwensi Nya secara langsung,mungkin ada tapi sangat jarang waktu itu,nah akhirnya saya jadi kepikiran ,ya udah saya buat artikel Cara Membuat Display Frekwensi Untuk Tuner Fm Radio ini,agar sewaktu waktu teman – teman dan sahabt yang membutuhkan nya bisa membuka dan membuat nya juga.
Sebenarnya Rangkaian ini pada masa itu cukup mahal,maklum lah masih jarang,eh sekarang terbalik ya,dimana sudah menggunakan teknologi digital barang nya sudah cukup langka juga,Biasanya Rangkain ini pada jaman nya berguna sekali untuk menangkap saluran atau station radio dengan akurat pada frekwensi nya,Berbeda dengan radio yang menggunakan Benang atau jarum penunjuk yang terkadang ngaco juga tidak akurat
Baca Juga :
Beberapa waktu kemudian Banyak sekali yang menggunakan sebagai penerima radio pada jalur frekwensi Fm untuk Brik – brikan,Rangkaian ini sebenarnya kita bisa pasang untuk Frekwensi Fm,Mw atau Juga AM ,serta Untuk tampilanya rangkain ini menggunakan 4 Buah LED 7 Segment yang masih banyak beredar di pasaran.
Untuk Memasang nya Pada sebuah Radio Penerima maka kita harus ketahui dulu susunan Jalur nya ,seperti apabila kita Pasang Pada Tuner fm yang menggunakan koker besi atau gagang,kita ambil jalur dari Output Oscilator nya pada rangkaian Display Frekwensi ini,Untuk data Pin out nya biasanya berbeda – beda tergantung dari Pabrikan nya dan juga Beda merk terkadang beda susunan nya.
Nah sekarang kita lanjut pada Cara Membuat Display Frekwensi Untuk Tuner Fm Radio ini dan apa saja yang harus kita persiapkan untuk membuat nya,oke silahkan di simak :
- PCB Rangkaian – Bisa Bikin atau Pesan
- Komponen Kebutuhan Rangkaian
- Alat – Alat Penunjang dalam Pekerjaan
Daftar Komponen :
- Dioda 7 Segment 4 Buah
- Dioda 1n4002 x 2 Buah
- IC- LB3500 X 1Buah
- IC – LC7265 X 1Buah
- Resistor
- 150/2watt x 1Buah
- 560k x2Buah
- 1 K X 1Buah
- Elco 47uf/16 x 2 Buah
- Capasitor
- 47 PF X 2Buah
- 10NF X 3 Buah
- 1NF X 1 Buah
- Xtal 7,2 Mhz x 1Buah
- Transistor C1815 X 1Buah
Membuat Pemancar Radio FM 15 WATT SIGMA

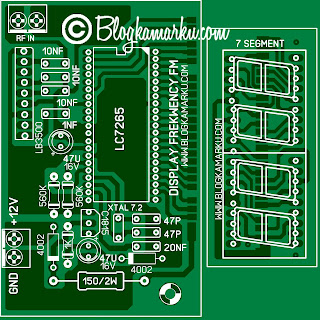

Untuk Power Suplay nya anda bisa menggunakan Power suplay yang menyatu dengan tuner atau juga terpisah,yang penting di regulasi dengan baik,Untuk Contoh Layout PCB Secara keseluruhan seperti pada gambar berikut ini.
Untuk Power Suplay nya anda bisa menggunakan Power suplay yang menyatu dengan tuner atau juga terpisah,yang penting di regulasi dengan baik,Untuk Contoh Layout PCB Secara keseluruhan seperti pada gambar berikut ini.
 |
| Cara Membuat Display Frekwensi Untuk Tuner Fm Radio |
Untuk Penampakan Bagain atas atau Tempat Pemasangan Komponen nya anda bisa melihat nya seperti Pada Gambar berikut ini.
 |
| Cara Membuat Display Frekwensi Untuk Tuner Fm Radio |
Untuk Pola Jalur nya atau Layout Bagian bawah nya seperti Pada gambar berikut,
 |
| Cara Membuat Display Frekwensi Untuk Tuner Fm Radio |
( Note : Karena Beberapa Hal dan Juga Pengambilan Gambar LAYOUT dari Blog ini tanpa Izin dan Di upload Ulang di Website atau blog yang lain maka dengan ini kami menggunakan Water Mark,Kalau memang membutuhkan File Asli atau yang lain nya silahkan kirimkan Email,Atau silahkan di Komentar Pada Chanel Youtube saya )Salam Sukses....
