 PCB Power TDA 2003 Layout Mono amplifier

Oke kembali ke Judul Postingan Kali ini yaitu PCB Power TDA 2003 Layout Mono amplifier

Nah bagi para sahabat yang ingin membuat nya ,baik untuk keperluan sebagai power mini untuk ruangan atau juga bisa kita buat untuk power berjenis stereo dengan membuat nya menjadi dua buah,atau bisa kita tambahkan dengan beberapa rangkaian lain nya seperti rangkaian tone control atau giga bass dan beberapa rangkaian lain nya.

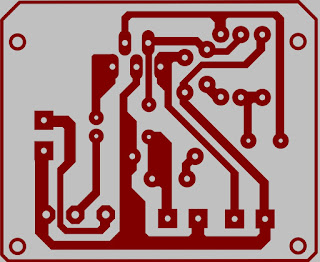

Untuk membuat Power ini anda bisa simak tata letak atau layout PCB Power TDA 2003 Layout Mono amplifier ini seperti pada penampakan gambar berikut ini.
PCB Power TDA 2003 Layout Mono amplifier
PCB Power TDA 2003 Layout Mono amplifier

Untuk Rangkaian ini menggunakan IC Power yang cukup umum dan mudah untuk di dapatkan serta sedikit kebutuhan komponen untuk pembuatan nya,untuk Power suplay anda bisa menggunakan Power Suplay 9 Sampai 12 Volt yang sudah anda punya atau membuat nya secara tersendiri.

Komponen List :

  1. IC TDA 2003
  2. Resistor
  3. 1 Ohm x 1Buah
  4. 2,2 Ohm x 1 Buah
  5. 220 Ohm x 1 Buah
  6. 39 Ohm x 1 Buah
  7. Capasitor
  8. 10uf/25v x 1 Buah
  9. 470uf/25v x 1 Buah
  10. 1000uf/25v x 1 Buah
  11. 100nf x 2 Buah
  12. 39nf x 1 Buah
  13. Potensio
  14. B100K X 1 Buah
  15. Pendingin IC X 1 Buah
  16. Ukuran board 55 x 45 mm

PCB Power TDA 2003 Layout Mono amplifier
PCB Power TDA 2003 Layout Mono amplifier

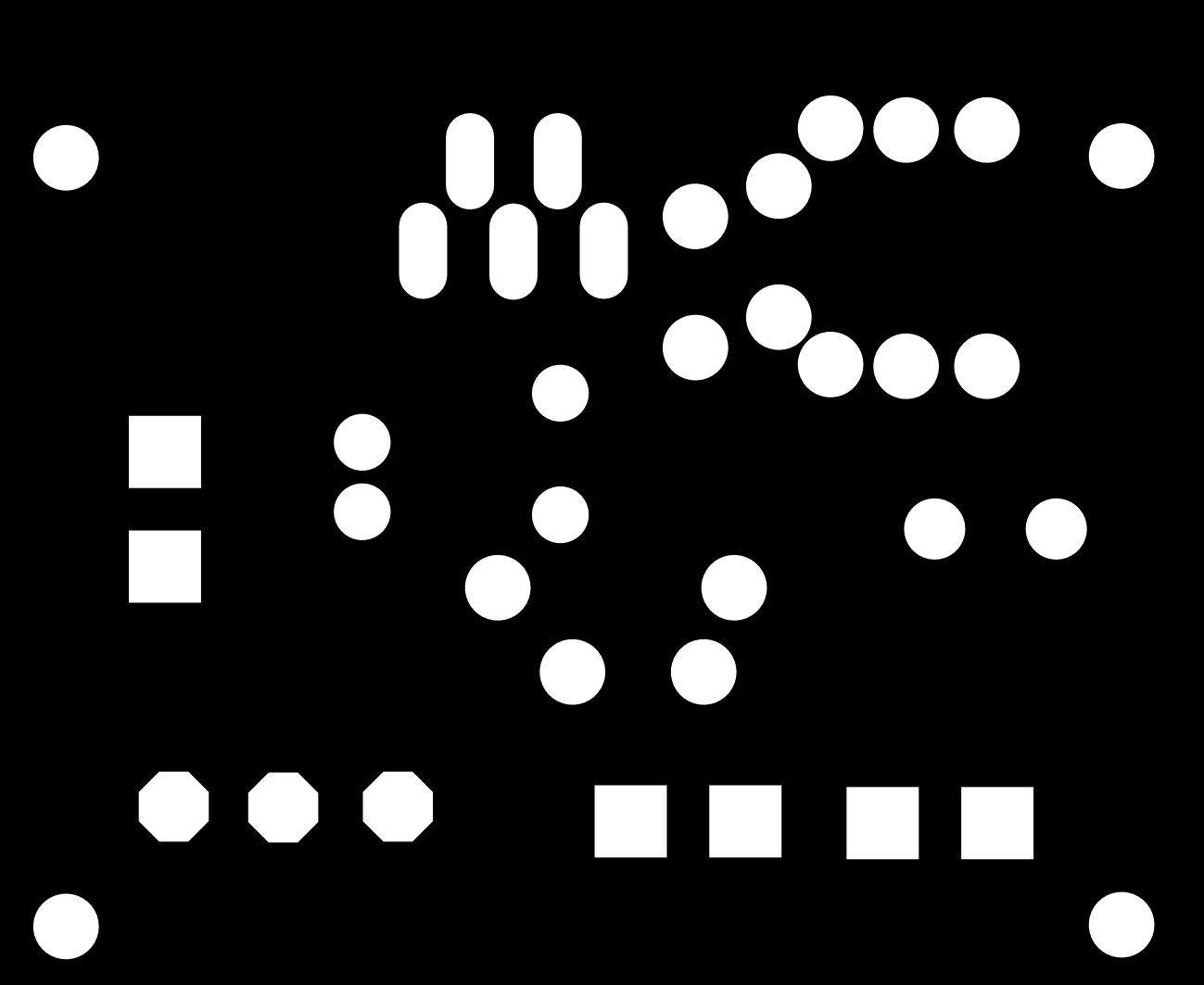

Untuk tata letak komponen atau bagian masking komponen  bagian atas anda bisa melihatnya seperti pada gambar berikut ini.
PCB Power TDA 2003 Layout Mono amplifier
PCB Power TDA 2003 Layout Mono amplifier


PCB Power TDA 2003 Layout Mono amplifier
PCB Power TDA 2003 Layout Mono amplifier
Untuk Pola jalur anda bisa mengikutinya seperti pola jalur yang sudah di buat seperti berikut ini.
PCB Power TDA 2003 Layout Mono amplifier
PCB Power TDA 2003 Layout Mono amplifier

Agar pembuatan dari PCB Power TDA 2003 Layout Mono amplifier ini bisa berhasil dengan memuaskan ,jangan lupa untuk memasang dulu pendingin pada badan IC ,Terutama pada saat penyolderan agar ic bisa tetap dingin dan tidak rusak apabila terkena suhu panas yang berlebih yang bisa mengakibatkan ic menjadi short dan rusak.

Oke sahabat semua selamat mencoba dan selalu berhati – hati serta terus berinovasi dan semoga bisa bermanfaat buat sahabat semua …..salam sukses
