Hallo sahabat,membuat sebuah pemancar mini dan otak atik di jalur frekwency memang mengasikan dan bisa bisa sampai lupa waktu seperti dalam membuat PCB Encoder fm transmitter BA1404 ini,walaupun bentuk nya kecil dan sederhana atau tidak terlalu seperti kebanyakan komponen pemancar pada umum nya,namun rangkaian ini sangat ringkas,dan dengan tampilan kecil dan mungil anda sudah bisa memancarkan sebuah lagu di jalur frekwensi FM dengan sinyal Stereo.
Karena dengan rangkaian encoder ini sudah bisa kita kasih input di jalur masukan audio nya dengan dua sinyal audio dan rangkaian ini sudah berfungsi sebagai encoder atau MPX sekaligus juga pemancar mini dan berdaya kecil dengan hasil suara yang sudah cukup lumayan untuk pemancar komunitas atau juga untuk experiment para sahabat semua.
 |
| PCB Encoder fm transmitter BA1404 |
Agar daya pancar nya lebih besar dan menambah daya jangkau ,anda bisa menambahkan rangkaian lain nya yaitu rangkaian Booster exiter atau anda bisa coba dengan membuat nya sendiri seperti pada beberapa rangkaian booster yang pernah di posting di artikel terdahulu di blog ini,silahkan anda cari atau buka – buka dan juga bisa menggunakan fasilitas Search di blog ini.
Baca Juga :
PCB Encoder fm transmitter BA1404 banyak yang sudah membuktikan dan membuat nya di karenakan cukup simple dan tidak terlalu ribet dalam pembuatan nya,dan yang paling penting adalah jangan terburu – buru dan selalu hati – hati dan teliti,bisa saja jalur yang anda buat short atau bisa juga ada beberapa komponen yang tidak bekerja sesuai dengan fungsinya masing – masing.
Untuk Membuat Encoder ini tentusaja anda membutuhkan Pola atau layout yang akan di buat,Oke tenang aja saya sudah siapkan kok,langsung saja cek penampakan dari layout PCB Encoder fm transmitter BA1404 ini.
 |
| PCB Encoder fm transmitter BA1404 |

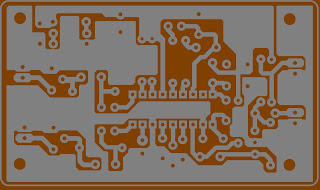

Bagian Penampakan Jalur PCB Bagian Bawah nya anda bisa perhatikan seperti pada gambar berikut ini.
 |
| PCB Encoder fm transmitter BA1404 |
Untuk Panduan nilai dan kebutuhan serta penempatan komponen anda bisa membuatnya atau juga tidak ,tergantung kebutuhan,silahkan cek gambarnya berikut ini.
 |
| PCB Encoder fm transmitter BA1404 |
