Hallo sahabat salam jumpa dan selamat datang,,untuk anda yang hobby elektronika dan juga suka bermain gitar,pasti sering uji coba bikin rangkaian gitar efek sebagai alat tambahan ketika bermain gitar agar suaranya lebih garang atau karakter suaranya bisa kita rubah – rubah sesuai dengan ke inginan kita,sperti beberapa efek – efek gitar yang pernah saya Posting sebelum nya di blog ini.
Memang mengasikan kalau kita bisa buat sendiri di bandingkan dengan membeli sebuah efek yang sudah jadi,ada kebanggaan tersendiri dan selain itu kita bisa me minimalisir budget pengeluaran selain mengasah kemampuan dalam bidang elektronika.
Banyangkan saja ,untuk harga efek gitar yang sudah jadi itu kisaran di atas 500 Ribu,sedangkan kalau kita membuatnya sendiri mungkin tidak akan sampai segitu,bahkan kita bisa buat 4 buah deh.nah permasalahan nya ketika kita sudah beres membuat dan ingin mencobanya,anda biasanya menggunakan Baterai atau catu daya
Lalu kalau kita punya beberapa efek gitar maka ini akan membuat cukup kesulitan apabila kita ingin tes secara bersamaan ,maka kita membutuhkan Power Suplay yang praktis dan bisa kita pakai secara bersaan sehingga menghemat tempat dan juga lebih praktis.
Nah dengan tambahan Cara Membuat PCB PS Guitar fx 4 Chanel ini anda bisa menyuplay hingga 4 efek gitar secara bersama – sama secara merata,dan bisa juga kita terapkan dimana akan tampil di atas panggung atau konser,nah bagi anda yang ingin membuatnya anda bisa tempatkan dengan rapi di kasih box ,nah untuk pola gambar nya anda bisa melihat pada contoh gambar sebagai berikut.
 |
| Cara Membuat PCB PS Guitar fx 4 Chanel |

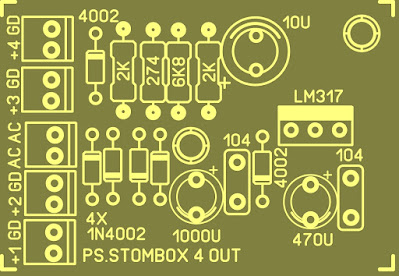

Untuk Bagian top layer atau bagian atas dan panduan penataan serta nilai komponen nya anda bisa melihat seperti gambar contoh.
 |
| Cara Membuat PCB PS Guitar fx 4 Chanel |
Bagian Pola gambar tembaganya atau jalur penghubung bagian bawah sebagai tempat dimana kita akan menyolder setiap kaki komponen nya sebagai berikut.
 |
| Cara Membuat PCB PS Guitar fx 4 Chanel |
