PCB Layout Driver PA M2 Amplifire

Kay Xaveriuz

28 Jun, 2020

Hallo sahabat selamat datang dan salam jumpa,kembali kali ini admin akan membagikan sebuah PCB Layout Driver PA M2 Amplifire yang tentunya mungkin anda sedah kenal betul atau juga mungkin belum familiar dengan driver power yang satu ini,selain bentuk nya yang ringkas dan juga penggunaan komponen yang tidak terlalu banyak dan mudah di cari,jadi tidak ada salah nya untuk sahabat yang memang ingin mencoba membuatnya sekalian saya post untuk melengkapi perbendaharaan semua.

Untuk Membuatnya anda bisa memanfaatkan PCB yang sudah tersedia di pasaran yaitu PCB yang sudah terdapat bolong – bolong ,jadi tinggal menyesuaikan saja kaki – kaki komponen nya,namun tentu saja apabila ingin lebih rapi membuatnya maka kita harus membuat nya dengan cara transfer layout ini dengan metode Photo Copy atau bisa juga menggunakan teknik sablon PCB

Baca Juga :

Layout PCB Driver NKRI BOOSTRAP Amplifire

PCB Layout Yang Banyak Di Cari Driver Vera Amplifire

Beberapa teknik pembuatan PCB sudah banyak sekali di bahas di pencarian google,atau anda bisa melihatnya di tayangan youtube,kalau ingin lebih tau lagi anda juga bisa buka – buka postingan di blog ini,karena sudah cukup komplit kok pembahasan tentang pembuatan PCB jadi silahkan di buka – buka terlebih dahulu.

Baca Juga :

PCB Driver Power amplifier OCL 250 Watt

Power Amplifire Driver 140 watt Versi 2 Mono

power ampli Super Kecil Sederhana dan Cukup Bertenaga

Nah untuk sahabat yang ingin membuat PCB Layout Driver PA M2 Amplifire,serta penasaran akan hasil suaranya,tidak ada salahnya silahkan untuk mencoba dan membuktikan sendiri,sekaligus mengasah kemampuan kita dalam bidang elektronika.

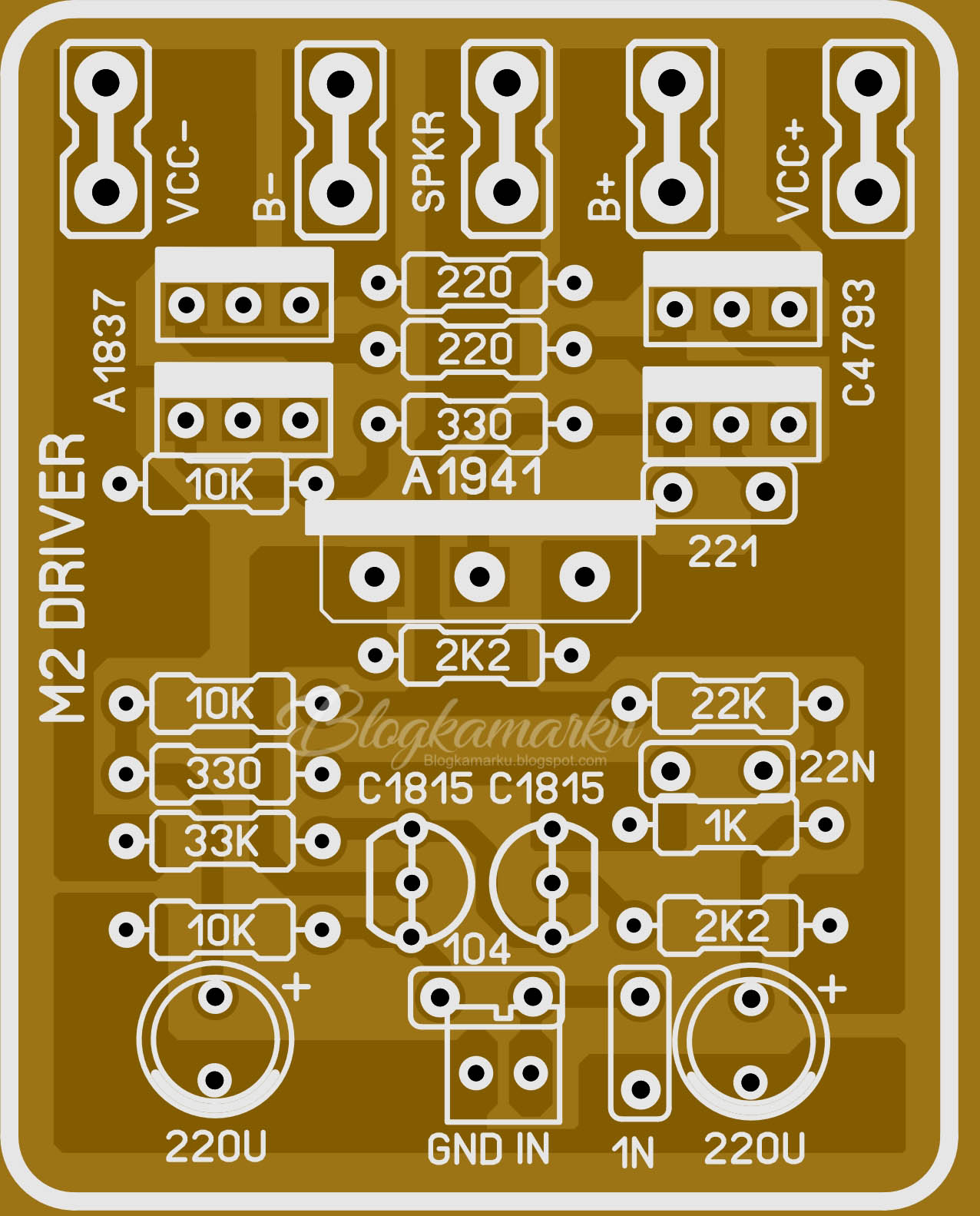

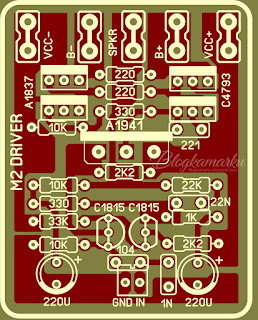

Oke Lanjut saja pada penampakan dari full layout PCB nya,silahkan di perhatikan terlebih dahulu agar lebih paham dalam pembuatan nya,contoh gambar seperti di bawah ini.

PCB Layout Driver PA M2 Amplifire

PCB Layout Driver PA M2 Amplifire

PCB Layout Driver PA M2 Amplifire

PCB Layout Driver PA M2 Amplifire

Untuk Bagian Top layer ,atau panduan nilai setiap komponen dan memudahkan dalam perakitan anda bisa mencetak nya seperti pada gambar berikut ini.

PCB Layout Driver PA M2 Amplifire

PCB Layout Driver PA M2 Amplifire

Untuk Pola jalur bagian tembaga dari PCB Layout Driver PA M2 Amplifire,silahkan anda ikuti dan perhatikan seperti pada gambar contoh.

PCB Layout Driver PA M2 Amplifire

PCB Layout Driver PA M2 Amplifire

Daftar Komponen PCB Layout Driver PA M2 Amplifire

Transistor
C1815 X 2 Buah
A1873 x 2 Buah
C4793 x 2 Buah
A1941 X 1 Buah
Capasitor
Elco – 220uf/50v x 2 Buah
Capasitor ceramic /mkm 104 – 1nf – 22nf - 221Pf – X 1 Buah
Resistor
220 X 2Buah
10k X 3 Buah
330 X 2Buah
33K – 22K – 2K2 – 1K X 1Buah
Skun X 4 Buah

Nah sahabat itulah daftar komponen dari PCB Layout Driver PA M2 Amplifire yang akan kita buat ini,selamat mencoba dan berkreasi,salam sukses……

<!--
