Hallo sahabat semua salam jumpa dan selamat datang di blogkamarku,sebuah alat ukur memang sangat di butuhkan dalam memeriksa rangkaian apakah bekerja dengan baik atau komponen sudah dalam keadaan rusak atau setengah short,terutama pada jenis komponen capasitor yang memerlukan penanganan lebih teliti dan biasanya kita terbatas kalau hanya mengandalkan sebuah AVO Meter karena pembacaan nya tidak begitu akurat.
Namun untuk membeli sebuah alat ukur yang khusus buatan pabrik memang cukup mahal,dan untuk berbagai jenis kapasitor biasanya di butuhkan alat ukur yang bernama ESR Meter ,untuk harga pasaran buatan pabrik memang cukup mahal dan mungkin belum terjangkau serta buat seorang pemula cukup memberatkan.
Baca Juga :
Nah rangkaian ini hanya di bangun oleh dua transistor denga type C9014 dan untuk membuat nya anda bisa perhatikan seperti pada gambar layout yang sudah saya buat berikut ini.
 |
| Cara Membuat ESR Meter Untuk Capasitor Mylar dan MKM |
 |
| Cara Membuat ESR Meter Untuk Capasitor Mylar dan MKM |

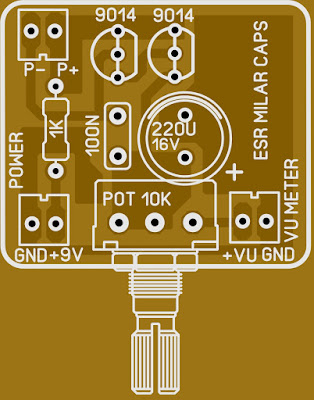

Untuk bagian atas atau top layer dari Cara Membuat ESR Meter Untuk Capasitor Mylar dan MKM ini anda bisa perhatikan atau mencontoh seperti pada gambar berikut ini.
 |
| Cara Membuat ESR Meter Untuk Capasitor Mylar dan MKM |
Sedangkan bagian jalur atau bagian tembaga ,anda bisa membuat nya seperti pada gambar contoh berikut ini.
 |
| Cara Membuat ESR Meter Untuk Capasitor Mylar dan MKM |
Baca Juga :
Untuk lebih jelas dalam menyusun jalur atau routing dari rangkaian ini anda bisa perhatikan lebih jelas ,pengkabelan dan cara penyambungan seperti berikut ini.
 |
| Cara Membuat ESR Meter Untuk Capasitor Mylar dan MKM |
Daftar Komponen :
Transistor C9014 X 2 Buah
Capasitor
100nf & Elco 220uf/16 V X 1 Buah
Resistor 1K X 1 Buah
Potensio 10 K X 1 Buah
VU Meter x 1 Buah
Baterai Kotak 9 Volt x 1 Buah
Probe Merah & Hitam 1 Buah
