Blogkamarku, PCB Layot Mini Driver Amplifire Single Suply 12 Volt,Ketemu Lagi sahabat di Blog Ini,ada Beberapa Sahabat dan Kawan Juga yang bertanya tentang sebuah amplifier yang mudah di buat dan juga menggunakan Beberapa transistor saja ada ngaak Gan ?
Oke Oleh Karena itu Baiklah Pada Postingan Kali ini saya akan coba share buat teman – teman Pemula Khusus nya yang suka Otak atik dengan Komponen dan juga solder ,kali ini saya akan share amplifier yang cukup lumayan lah buat nambah koleksi dan juga memanfaatkan beberapa Komponen sisa atau tidak terpakai untuk membuat sebuah amplifier mini untuk audio kecil atau ruangan.
Kemudahan lain nya pada amplifier ini adalah dengan menggunakan single Suply atau tegangan Tunggal yang bisa anda pakai buat sumber tenaga yang di butuhkan oleh driver ini,Mungkin Pada kebanyakan menggunakan tegangan dengan Jenis Symetris atau teganggan Double.
Baca Juga :
Cara membuat power amplifier btl TDA 2050Cara merakit ampli 150 watt OCL
Power ini Hanya menggunakan Transistor Driver Pasangan nya saja yaitu BD140 Dan Juga BD139 ,Anda Bisa berkresi dengan Power ini dengan mencoba merubah rubah Komponen nya tapi itu buat rekan rekan yang sudah cukup Paham dengan system kerja dari Sebuah Power amplifier,karena tentusaja akan membuat berubah dan membutuhkan hitungan untuk Setiap Penyesuaian nya.
Untuk Sekedar Hobby Anda Bisa membuat PCB Layot Mini Driver Amplifire Single Suply 12 Volt,karena kebutuhan komponen nya tidak terlalu banyak dan juga sangat mudah untuk di buat,Di beberapa Forum dan Juga Group sudah banyak yang membuat Power ini dengan Berhasil dan Juga tidak mengecewakan Kok Untuk sebuah amplifier Berdaya Kecil.
Bagaimana anda ingin mencoba membuatnya Juga,nah bagi rekan semua,untuk membuatnya maka wajib kita persiapkan kebutuhan Komponen – komponen dasar untuk Praktek pembuatan nya,dan diantaranya anda harus Persiapkan terlebih Dahulu Komponen Berikut ini :
- Transistor :
- BD 140
- BD 139
- C 9014 X 2 Buah
- C 9015 X 1 Buah
- Dioda
- 1n4007 x 2Buah
- Elco
- 470u/25v x 2Buah
- 1uf & 100 Uf/25v x 1Buah
- Resistor
- 560 – 5k6 – 100k -10k – 1k x 1 Buah Masing – Masing
Baca Juga :
Pcb speaker aktif mini TDA 2050 Stereo
Untuk Tegangan anda Bisa menggunakan yang sudah ada dan bisa untuk menyuplay Power ini,Bisa menggunakan 1 amper dua amper dan seterus nya,Oke Untuk Sahabat yang mau coba membuat nya silahkan anda bisa melihat seperti pada Gambar contoh yang sudah saya Gambar Seperti Berikut ini.
 |

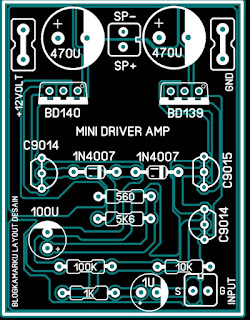

| PCB Layot Mini Driver Amplifire Single Suply 12 Volt |
Untuk Bagian atas atau Tempat Peletakan Setiap Komponen yang akan di Pasang ,anda bisa membuatnya seperti Pada Gambar berikut ini.
 |
| PCB Layot Mini Driver Amplifire Single Suply 12 Volt |
Untuk Bagian Jalur Tembaga ,sebagai Media Penghubung antara kaki – kaki setiap Komponen yang akan kita Pasang,Maka ini Harus kita Perhatikan Betul – Betul Secara Seksama,agar terhindar dari Kesalahan Pemasangan nya.
 |
| PCB Layot Mini Driver Amplifire Single Suply 12 Volt |
Nah sahabat semua semoga saja Postingan Kali ini tentang PCB Layot Mini Driver Amplifire Single Suply 12 Volt,Bisa menambah Koleksi anda tentang Power mini,Apabila Masih Kurang anda bisa mencari Berbagai Jenis Driver layout Baik Power Besar atau Power Mini di Blog ini,Silahkan anda Buka – Buka Postingan Lain nya,selamat mencoba dan salam sukses…..
