Blogkamarku, PCB Layout Driver 140 Watt Untuk High Voltage,Ya mungkin anda Sudah tidak asing tentang driver 140 Watt yang Cukup Fenomenal ini,karena memang Driver ini sampai sekarang Juga masih banyak sekali penggemar Fanatik nya,dan Melakukan beberapa Modifikasi agar driver ini menjadi lebih baik lagi.
Mungki di Beberapa Waktu Yang Lewat driver ini Pernah Jaya Pada masanya,Karena memang driver ini Banyak memberikan Kepuasan Pada pecinta Power Terutama pada Power Class AB ,Di bandingkan dengan Power – Power Lain nya atau Class Lain Karena Power ini Cukup Mudah di buat sehingga Banyak sekali yang membuat dan memodif dengan berbagai karakter yang di inginkan si Pembuat nya.
Kalu Saya tidak salah informasi,Mohon Maaf Kalau salah bahwa driver ini Juga SEmpat Menjadi Juara Dalam Balapan Sound Di kelasnya,Sehingga Power ini Menjadi Banyak Idola dan pecintanya,Mungkin sampai saat ini Juga Banyak Pengembangan dari skema Power 140 Watt ini,semisal Driver CTM Boyolali Dan lain nya.
Baca Juga :
PCB Layout SOCL 504 Versi Lebih Beda
Power Amplifire Driver 140 watt Versi 2 Mono
Membuat Driver Micro TEF PCB Amplifire
Untuk Standard Nya Power ini Sama seperti Pada Power – power Di Class AB Lain nya,Seperti Pada OCL 150 Watt ,400 Watt Safari dan lain nya,Biasanya menggunakan Catu daya Teganggan Yang Standard saja atau menggunakan Catu daya teganggan Kecil atau Rendah saja di Bawah 60 Volt atau Menggunakan paling tinggi Tegangan 45 Volt Batas Maksimal nya.
Namun Ada Juga Yang Memang Pada Driver Power Yang di Khususkan Pada standard nya untuk lebih baik Bekerja Pada Tegangan Menengah Dan Pada tegangan tinggi Juga Seperti Yang pernah saya tulis di artikel sebelum nya Tentang Driver SOCL yang lebih Bagus di Gunakan lebih baik untuk tegangan menegah dan tinggi,sedangkan di Gunakan di tegangan rendah biasanya Kurang maksimal.
Baca Juga :
PCB Layout Modifikasi SOCL BOOM TEF dengan Bias dan DCO Seting
Cara Mengatasi Masalah Pada Driver SOCL 6 Resistor Panas
DRIVER CTEM BOYOLALI PCB MUNGIL TENAGA BESAR
Balik Lagi dengan PCB Layout Driver 140 Watt Untuk High Voltage,ini Tujuan nya untuk membuat Power ini Bisa kita suplay dengan tegangan Yang cukup tinggi ,Karena Biasanya dengan menaikan tegangan lebih tinggi ,sebuah Power akan lebih Maksimal Tenaga dan Hasil yang di Keluarkan,Namun Kita Harus Melakukan Perhitungan yang tepat dan Juga menyesuaikan dengan Kebutuhan tegangan nya,atau kita lakukan Modifikasi.
Oke Agar tidak salah dalam langkah – langkah Nya jangan Setengah – setengah ya membacanya,Untuk Bisa Driver ini bekerja Pada tegangan Yang Cukup tinggi Seperti 60 Volt 80 Volt atau 90 Volt Tegangan Utama nya,Maka Pada Skema standard nya kita lakukan Beberapa Penggantian Komponen menyesuaikan dengan tegangan.
Seperti Mencopot Komponen R tengah dan menggantinya dengan trimpot untuk mengatur Bias Transistor,serta Jangan Lupa Ganti Komponen Transistor Dengan Transistor Original,ini Adalah sangat Penting Karena Biasanya Komponen Original mempunyai Kinerja yang lebih tinggi sedangkan Yang KW Biasanya lebih rendah,Maka Silahkan tanggung sendiri Resikonya ya.
Sesuaikan Komponen Nya dengan Kebutuhan Power 140 Watt ini agar Bisa bekerja di Tegangan Tinggi,dan disini saya sudah membuat Layout nya dari driver 140 Watt ini untuk Bisa Bekerja dengan tegangan Lebih tinggi agar bisa menghasilkan tenaga yang lebih maksimal dan lebih besar daya keluaran nya.

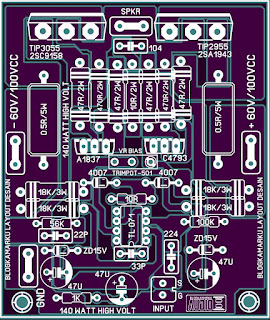

Untuk mengetahui apa saja Komponen yang di ganti dan Juga Part yang di rubah ,anda bisa mengikutinya seperti Pada Gambar yang sudah saya buat seperti Pada Gambar Layout Power 140 Watt Berikut Penampakan Bagian atas dan tembus Pandang nya.
 |
| PCB Layout Driver 140 Watt Untuk High Voltage |
Layout Komponen Masking nya anda bisa lihat Seperti Pada Gambar Berikut ini.
 |
| PCB Layout Driver 140 Watt Untuk High Voltage |
Untuk Bagian Bawah atau bagian Tembaga nya anda bisa mencontoh Seperti Pada Gambar layout Berikut ini.
 |
| PCB Layout Driver 140 Watt Untuk High Voltage |
“Catatan – Untuk Melakukan Modifikasi ini,Silahkan anda Coba dan Siap Dengan Resikonya ya,Selalu Berhati – hati dan teliti serta Gunakan terlebih dahulu Pada Pengecekan Rangkaian dengan Tegangan Yang rendah agar tidak Merusak Komponen yang resikonya cukup Besar apabila menggunakan Teganggan tinggi langsung,apabila sudah tidak ada masalah dan Bekerja Baik Power yang kita buat,maka silahkan naikan tegangan secara Bertahap sampai teganggan yang anda ingin kan.
Oke sahabat selamat mencoba Cara Membuat PCB Layout Driver 140 Watt Untuk High Voltage atau Di Peruntukan dan Bekerja untuk tegangan yang Cukup tinggi ,selamat mencoba dan salam sukses…..
