Hallo Sahabat semua salam Jumpa Kembali dI Postingan Kali ini tentang Cara Membuat IC Terster Dual Opamp yang tentu saja sangat kita butuhkan untuk berbagai Rangkaian Audio yang akan anda Buat untuk memastikan bahwa Ic yang kita Pergunakan apakah masih Berkualitas Cukup baik atau sudah Rusak.
 |
| Cara Membuat IC Terster Dual Opamp |
 |
| Cara Membuat IC Terster Dual Opamp |
Tidak Menjamin Bahwa ketika anda membeli sebuah Opamp yang banyak beredar di pasaran ,ternyata meskipin Bisa di bilang baru ,namun pada kenyataan nya tidak sedikit banyak kawan – kawan perakit audio atau para hobby yang terkecoh dengan mendapatkan barang nya ternyata sudah mati atau juga short,nah ini biasanya yang membuat pusing ketika kita pasang di rangkaian.
Sehingga terkadang berasumsi dengan berbagai hal lain nya yang mentebabkan rangkaian tidak bekerja sebagai mana mestinya,karena kita tidak memastikan terlebih dahulu apakah ic nya betul betul bagus dan bisa nekerja atau memang ternyata sudah rusak.
Untuk itulah pada kali ini yaitu Cara Membuat IC Terster Dual Opamp,ini adalah salah satu alternative untuk memudahkan kita agar Memastikan terlebih dahulu dengan cara mengecek nya di rangkaian ini,karena rangkaian yang akan kita buat ini sedikitnya membantu dan juga sangat mudah untuk di buat.
Baca Juga :
Speaker Protector Mono Double Layer layout
Membuat Rangkaian Soft Start Untuk Power Amplifire Layout gerber
Beberapa rangkaian Yang banyak sekali menggunakan Sebuah ic Dual Opamp sudah seringkali kita temui dan banyak sekali di pergunakan dalam berbagai rangkaian terutama pada rangkaian – rangkaian audio,seperti tone control,Op amp,equalizer Cros Over dan lain nya.
Pembuatan nyapun cukup sederhana,serta hanya membutuhkan beberapa part Komponen saja,bahkan anda bisa menggunakan part – part komponen sisa pemakaian yang sudah tidak terpakai,kenapa tidak untuk di buat menjadi sesuatu yang bermanfaat bagi kita ,terutama dalam memudahkan urusan kita dalam membuat sebuah rangkaian audio dan lain nya.
Baca Juga :
Cara Mengatasi Suara Serak Pada Tone Control Alesis
Cara atasi flyback bocor Pada TV Tabung
Untuk Pembuatan dari IC Terster Dual Opamp ini anda bisa membuat nya pada PCB Bolong atau juga langsung solder pada setiap komponen nya Juga bisa anda lakukan ,namun untuk lebih bagus nya atau lebih rapi anda bisa membuat nya atau mencetak nya pada PCB agar lebih mudah dalam merakit nya.
Beberapa Layout PCB atau driver Power Juga sudah banyak saya publish di blog ini,untuk panduan dasar bagi pemula dalam bidang elktronika,sedangkan untuk pengembangan nya tentu saja anda bisa kreasikan dengan berbagai rangkaian lain nya,atau untuk memodifikasinya ,tentusaja bagi anda yang sudah berpengalaman sangat mudah.

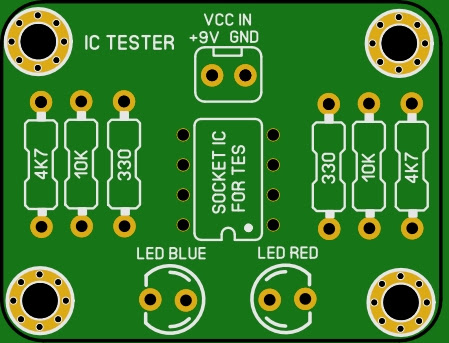

Kita lanjut ya untuk IC Terster Dual Opamp ini anda bisa membuat nya seperti pada tambak gambar layout berilut ini.
 |
| Cara Membuat IC Terster Dual Opamp |

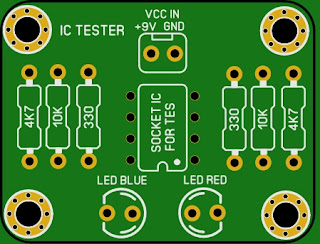

Untuk Top masking anda bisa menggunakan atau membuat nya seperti pada gambar berikut ini.
 |
| Cara Membuat IC Terster Dual Opamp |
Untuk Bagian bawah atau track tembaga anda bisa membauat nya seperti Pada gambar berikut ini.
 |
| Cara Membuat IC Terster Dual Opamp |
Nah untuk Kebutuhan Komponen nya anda bisa menyipakan terlebih dahulu diantaranya adalah sebagai berikut :
- SOCKET IC 8 PIN
- LED MERAH/BIRU X 2 BUAH
- RESISTOR : 330 – 10K – 4K7 X Sebanyak Masing Masing 2 Buah
Untuk Catu daya anda bisa menggunakan Power Suplay dari Baterai atau juga Dc Power Suplay Adptor dan lain nya yang sudah di searahkan dengan Baik ,anda bisa menggunakan Catu Tegangan 9 Volt
Dan untuk Ukuran nya sendiri dimensi dari PCB Cara Membuat IC Terster Dual Opamp ini adalah 38mm x 29 mm,nah Sahabat semua semoga Tentunya Postingan kali ini bisa bermanfaat terutama untuk para pemula di bidang elektronika dan selamat membuat Cara Membuat IC Terster Dual Opamp
