Hallo Sahabat semua ,menyambung sebelum nya tentang bagaiman Cara Membuat IC Terster Dual Opamp khusus untuk melakukan cek pada ic apakah masih bekerja bagus atau sudah dalam keadan yang rusak ,maka kali ini taklengkap rasanya tanpa menghadirkan sebuah alat uji yang tentunya sama dan tidak kalah penting dari pembahasan sebelum nya yaitu Cara Membuat Transistor Tester Sederhana
 |
| Cara Membuat Transistor Tester Sederhana |
Mengapa di katakan sederhana karena hanya rangkian ini menggunakan beberapa part komponen yang sangat mudah di jumpai dan banyak beredar juga terutama mudah sekali dalam pembuatan nya,sebuah alat uji yang berguna untuk berbagai kegiatan dalam membuat berbagai rangkaian elektronika dengan cara yang simple dan mudah.
 |
| Cara Membuat Transistor Tester Sederhana |
Meskipun tentu saja kita bisa menggunakan avo meter atau alat ukur digital yang memang di fungsikan untuk mengukur komponen,tapi tentunya dengan membuat alat ini bisa juga sebagai alternative bagi anda yang belum membpunyai avo meter atau multi tester,atau bisa saja sebagai Cadangan apabila sewaktu waktu avo kita ngadat dan rusak.
Meskipun tentunya saya pastikan biasanya para penggemar elektronika atau para perakit dari tingkat pemula sampai yang mahir pasti sudah mempunyai alat ukur avo meter karena sesuatu hal yang wajib dalam memilikinya apabila anda bergelut dalam bidang elektronika bukan.
Baca Juga :
Speaker Protector Mono Double Layer layout
Cara membedakan transistor asli dan Palsu
Ya tapi tidak ada salah nya juga bukan apabila kita mempunyai alat ukur lain nya sebagai pembanding atau agar lebih memudahkan dalam Perakitan nya,karena rangkaian ini cukup mudah hanya dengan komponen active yaitu dengan dua buah transistor Jenis C9014 dan dengan Beberapa Komponen lain nya.
Baca Juga :
Data Base Transistor Type 2N American Lengkap
Persamaan Transistor Yang sering Di Pakai Dalam Driver Amplifire
Untuk Daftar Komponen dari Cara Membuat Transistor Tester Sederhana ini adalah sebagai berikut :
- TRANSISTOR :
- C9014 X 2 Buah
- ELKO
- 33Uf/16 v x 2 Buah
- LED
- Biru – Merah Masing Masing 1 Buah
- Dioda
- IN4148 X 4 Buah
- Resitor :
- 6K8 X 2 Buah - 120 x 2 Buah – 100 – 150 – 220 – 470 Masing Masing 1 Buah
Itilah Beberapa Part Komponen yang harus anda Persiapkan dalam membuat rangkaian ini,Sedangkan untuk layout PCB nya Sendiri anda bisa menggunakan Seperti Pada Gambar yang sudah saya buat berikut ini :
 |
| Cara Membuat Transistor Tester Sederhana |

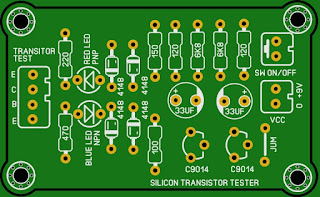

Bagian Top Masking Komponen
 |
| Cara Membuat Transistor Tester Sederhana |
Bagian track atau Jalur Bagian Bawah tembaga
 |
| Cara Membuat Transistor Tester Sederhana |
Untuk mengecek Transistor sendiri anda bisa pasang pada pin kaki dari transistor yang akan anda cek dan pastikan kaki nya dengan betul apakah jenis NPN atau PNP Dan bisa kita lihat Pada pengecekan apabila Led Merah Berkedip Pada Jenis PNP Dipastikan Transitor Bekerja dengan Baik
Apabila Led Biru Berkedip Maka Jenis Transitor yang di ukur jenis PNP dan Bekerja dengan baik atau normal maka anda bisa pakai tersebut pada rangkaian yang anda buat
Sedangka apabila led Berkedip dua duanya ,maka di pastikan Transitor yang kita ukur sudah short atau jelek dan kita tidak bisa pakai dalam sebuah rangkaian ,karena akan berakibat rangkaian tidak bekerja optimal dan akan sia sia.
Nah Sahabat Semoga saja Cara Membuat Transistor Tester Sederhana ini bisa bermanfaat dan tentunya saya mohon dukungan dari sahabat pembaca dan juga pengunjung Blog ini,untuk terus memberi dukungan nya dengan cara silahkan share atau bagikan agar yang lain bisa mengenal blog ini lebih jauh ,dan silhakan selalu kunjungi blog kami agar kami bisa terus update dengan hal – hal lain nya yang lebih bermanfaat ,terima kasih dan salam sukses……
